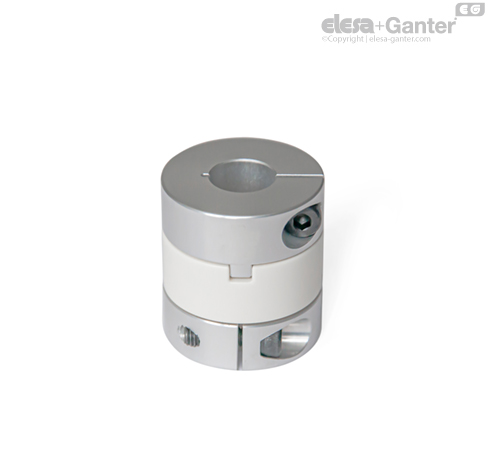

GN 2242-B Kreuzschieberkupplungen ohne Passfedernut

Kreuzschieberkupplungen GN 2242 können große radiale Wellenversätze ausgleichen und dabei hohe Drehmomente übertragen. Deshalb werden sie vorzugsweise dann eingesetzt, wenn die reine Drehmoment- und Leistungsübertragung bei zeitgleich großen radialen Wellenversätzen im Vordergrund steht.

Durch die Klemmnaben und die einfache Steckmontage sind Kreuzschieberkupplungen sehr montagefreundlich. Sie sind in ihrem Anwendungsbereich sehr vielfältig und finden z. B. im allgemeinen Maschinenbau an Verpackungsmaschinen und Pumpen ihre Verwendung.

Beim Bohrungskennzeichen K ist die Passfedernut immer in beide Bohrungen d₂ und d₃ eingebracht.

• Nabennut P9 DIN 6885

• ISO-Passungen

• Kunststoff-Eigenschaften

*Lastschwankungen sind nicht berücksichtigt

Beträgt die Umgebungstemperatur mehr als 30 °C, sind das Nenndrehmoment sowie das maximale Drehmoment entsprechend der Temperaturkorrekturfaktoren anzupassen.

Wellen unterliegen, wie alle mechanischen Bauteile, Fertigungs- oder Montagetoleranzen, die sich selbst mit großem technischem Aufwand im Regelfall nicht vollständig eliminieren lassen. Bleiben diese Abweichungen konstruktiv unberücksichtigt, kommt es zu Vibrationen, Laufgeräuschen, Verschleiß oder Beschädigungen der Wellen und deren Lagerungen. Geeignete Wellenkupplungen sind nicht nur in der Lage, Versatz und Lauffehler effektiv auszugleichen, sie vereinfachen auch die Montage erheblich und reduzieren damit den Gesamtaufwand. Wellenversatz und Lauffehler können unterschiedlich ausgeprägt sein und sollten bei der Wahl der geeigneten Wellenkupplung unbedingt berücksichtigt werden.

Fehlerart	Versatzschema
Radial: Die Achsen der Wellen laufen zwar parallel, sind aber radial versetzt und fluchten nicht.
Winkel: Die Achsen der Wellen liegen nicht in einer Ebene, sie schneiden sich in einem bestimmten Winkel.
Axial: Die Wellen bewegen sich axial entlang der Laufachse.
Rundlauf: Die Wellen bewegen sich radial aus der Mitte der Laufachse heraus.

Zur korrekten Befestigung der Kupplungsnaben muss die Welle gemäß der empfohlenen Welleneinstecktiefe l₂ montiert werden. Die Welleneinstecktiefe l₂ ist im Normblatt der jeweiligen Wellenkupplung angegeben. Bei zu geringer Einstecktiefe kann die Welle aus der Wellenkupplung herausrutschen oder die Klemmnabe brechen. Wird die Welle zu tief eingesteckt, kann es zu Störeinflüssen innerhalb der Wellenkupplungen kommen, die zu Beschädigungen führen.



Die Schaubilder zeigen die Veränderung der statischen Torsionssteife innerhalb der zulässigen Betriebstemperatur unter der Annahme, dass die statische Torsionssteife bei einer Temperatur von 20 °C gleich 100 Prozent beträgt. Bei zunehmender Temperatur reduziert sich die Torsionssteife der Wellenkupplungen.



Bei exzentrischen Einbaulagen der Wellenenden versucht die Wellenkupplung stets in ihre Ruhelage zurückzukehren. Die dabei wirkende Kraft wird als Rückstellkraft bezeichnet. Verbaut man die Wellenkupplungen mit möglichst geringer Exzentrizität, treten geringere exzentrische Rückstellkräfte auf. Außerdem reduziert sich die auf das Wellenlager wirkende Kraft.
