Ausführung
Ausführung in Stahl
Führungsrohr
Rohr DIN 2391
Stahl, verchromt SCR
Ausführung in Edelstahl
Führungsrohr
Rohr DIN 2462
Edelstahl nichtrostend, 1.4301 NI
Schaft
Stahl bzw. Edelstahl
kugelgelagert
Endstopfen
Kunststoff
Information

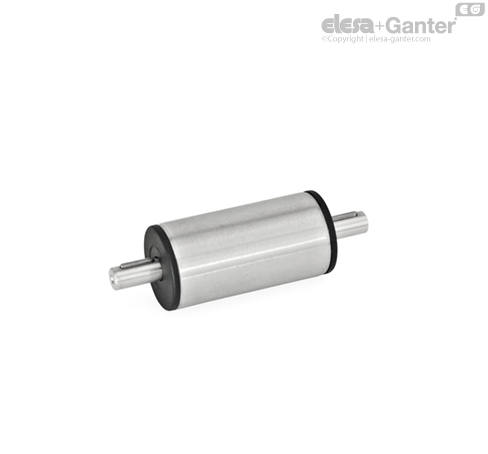

Übertragungseinheiten GN 391 werden in der Regel in Verbindung mit Lineareinheiten eingesetzt: Sie dienen dazu, die Drehbewegung zur Betätigung der Lineareinheiten an eine andere oder weitere Stelle zu übertragen.
Ein Sonderfall stellt die Übertragungseinheit mit der Standardlänge l1 dar: Sie dient dazu, zusammen mit einem Winkelgetriebe, die Betätigungsachse für die Lineareinheit (Handrad) um 90° zu drehen.
Wie bei den Lineareinheiten können digitale Stellungsanzeiger angebaut werden.
Anwendungsbeispiele
Zwei parallel verfahrende Lineareinheiten GN 291 sind durch eine Übertragungseinheit GN 391 miteinander verbunden.
Über die Winkelgehäuse GN 298-W mit eingebauten Kegelradsätzen GN 297 und einer weiteren Übertragungseinheit GN 391 ist das Handrad mit dem System verbunden, rechtwinklig zu den Bewegungsachsen angeordnet.
Zwei Verfahrschlitten GN 146.1 werden parallel bewegt. Hierzu sind zwei Lineareinheiten GN 291 über eine Übertragungseinheit GN 391 miteinander verbunden.
Über das T- und Winkel-Getriebe GN 298-T / -W mit eingebauten Kegelrädern GN 297 und einer weiteren Übertragungseinheit GN 391 ist das Handrad mit dem System verbunden, parallel zu den Bewegungsachsen angeordnet.
