Ausführung
Form
- R1: Rechtsgewinde, Wellenzapfen einseitig
- R2*: Rechtsgewinde, Wellenzapfen beidseitig
- L1*: Linksgewinde, Wellenzapfen einseitig
- L2*: Linksgewinde, Wellenzapfen beidseitig
* in der Regel nicht auf Lager
Führungsrohre DIN 2391
Stahl, verchromt SCR
Endstücke / Schlitten / Adapterplatte
Aluminium
schwarz, RAL 9005, strukturmatt
- Befestigungs- / Aufbauflächen
bearbeitet, blank
- Positionsgenauigkeit ±0,2 mm / 300 mm Hub
Leitmutter
Rotguss
Zylinderschrauben DIN 912
Stahl, verzinkt
Sechskantmuttern DIN 985
Stahl, verzinkt
selbstsichernd durch Polyamidring
Information
Neben den in der Tabelle angegebenen Standard-Hublängen der Doppelrohr-Lineareinheiten GN 492 kann innerhalb der maximalen Hublängen jeder Hub realisiert werden.
Um die Verstellung bzw. Positionierung des Doppelschlittens zu messen, können digitale Stellungsanzeiger angebaut werden.
Befestigungsmöglichkeiten der Endstücke
Horizontal mit Schrauben für Gewinde d4 oder Bohrung d5
Vertikal
Von außen, mit Schrauben für Gewinde d3
Von innen, mit Schrauben für Bohrung d6
Von innen, mit Schrauben für Bohrung d5 / d7
Befestigungsmöglichkeiten am Schlitten
Befestigung mit Schrauben für Gewinde d8
Anbau von Stellungsanzeiger und Handrad
Verwendung von Montage-Set, Stellungsanzeiger und Handrad

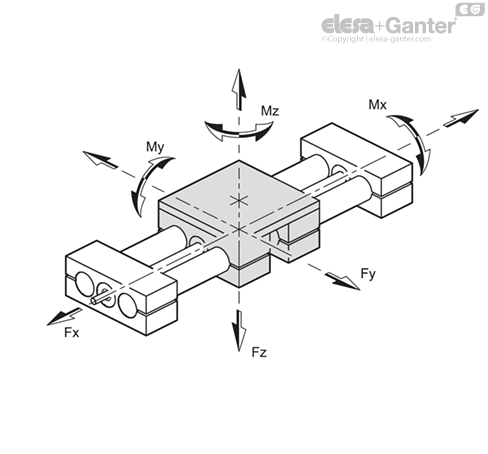

Technische Beschreibung / Belastbarkeit
| d | Fx in N | Fy in N | Fz in N | Mx in Nm | My in Nm | Mz in Nm |
| - | - | l = 500 | l = 1000 | l = 1500 | l = 500 | l = 1000 | l = 1500 | - | - | - |
| 18 | 425 | 290 | 180 | - | 140 | 105 | - | 42 | 50 | 75 |
| 30 | 850 | 1550 | 1300 | 800 | 700 | 550 | 250 | 150 | 150 | 200 |
| 40 | 1100 | 6400 | 3400 | 1900 | 2400 | 750 | 290 | 180 | 210 | 260 |
| 50 | 1900 | 7500 | 5100 | 2700 | 3400 | 850 | 340 | 250 | 350 | 530 |
| 60 | 2700 | 11500 | 9500 | 8200 | 7500 | 3100 | 610 | 550 | 650 | 980 |
Bei den angegebenen Kräften Fy und Fz tritt eine Durchbiegung des Führungsrohres von ca. 0,5 mm auf.
Artikelnummer
Über eine kugelgelagerte Trapezgewindespindel und eine Leitmutter wird der Schlitten bewegt. Dieser wird durch zwei parallel angeordnete, verchromte Rohre geführt. Infolgedessen ergibt sich eine hohe Belastbarkeit und es können hohe Biegemomente durch die Lineareinheit aufgenommen werden.
In der Ausführung GN 492 werden durch einen zweiten Schlitten und eine Adapterplatte die Anwendungsmöglichkeiten erweitert.
Diese Doppelrohr-Lineareinheiten sind für die Handbedienung (Handrad) konzipiert. Sie können bei entsprechender Schmierung aber auch Spindeldrehzahlen bis 250 U/min. aufnehmen.
Die Positioniergenauigkeit beträgt 0,2 mm / 300 mm Hub, das Umkehrspiel beträgt max. 0,1 mm.
Zum Messen der Verstellung bzw. der Positionierung können digitale Stellungsanzeiger DD52R/ DD51/ DD52R-E/ DD51-E angebaut werden Die dazu erforderliche Verlängerung der Wellenzapfen wird ermöglicht durch Montage-Sets GN 491.1.
Bauformen
Doppelrohr-Lineareinheiten GN 491/GN 492 mit Rechts- oder Linksgewinde, Wellenzapfen ein- oder beidseitig.
