Ausführung
Kennziffer
2: mit 2 Edelstahl-Zylinderschrauben DIN 912
Aluminium
kunststoffbeschichtet
schwarz, RAL 9005, strukturmatt SW
Gleiteinsatz
Kunststoff (PTFE)
Zylinderschrauben DIN 912
Edelstahl nichtrostend, 1.4301
Sechskantmuttern DIN 985
Edelstahl nichtrostend, 1.4301
selbstsichernd durch Polyamidring
Information

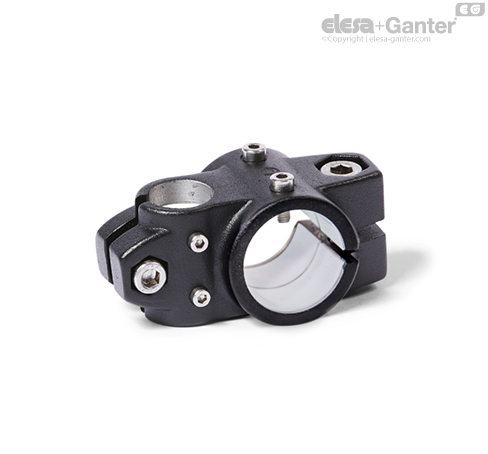

Kreuz-Verfahrschlitten GN 133.2 basieren auf Kreuz-Klemmverbindern. Durch zusätzlich eingebrachte Befestigungsbohrungen wird die Verbindung zum Mitnehmer einer Lineareinheit hergestellt. Bohrungen mit der Bezeichung G sind mit Gleiteinsätzen ausgestattet.
Über die Schraubstellen z1 / z2 kann das Laufspiel der Führungsbohrungen d1 / d2 eingestellt oder der Verfahrschlitten nach erfolgter Verstellung geklemmt werden.
Wenn die Klemmung schnell und werkzeuglos erfolgen soll, können die Zylinderschrauben durch die verstellbaren Klemmhebel GN 911 wie in der Tabelle als Zubehör angegeben.
