Ausführung
Kennziffer
- 2: mit 2 Edelstahl-Zylinderschrauben DIN 912
Aluminium
kunststoffbeschichtet
schwarz, RAL 9005, strukturmatt SW
Edelstahl 1.4308 NI
matt gestrahlt
nur mit Gleiteinsatz
Gleiteinsatz
Kunststoff (PTFE)
Zylinderschrauben DIN 912
Edelstahl 1.4301
Sechskantmuttern DIN 985
Edelstahl 1.4301
selbstsichernd durch Polyamidring
Information

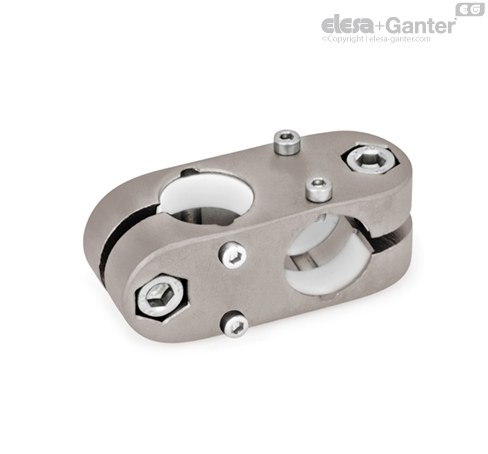

Kreuz-Verfahrschlitten GN 131.2 basieren auf Kreuz-Klemmverbindern. Durch zusätzlich eingebrachte Befestigungsbohrungen wird die Verbindung zum Mitnehmer einer Lineareinheit hergestellt. Bohrungen mit der Bezeichnung „G“ sind mit Gleiteinsätzen ausgestattet.
Über die Schraubstellen z kann das Laufspiel der Führungsbohrungen d1 / d2 eingestellt oder der Verfahrschlitten nach erfolgter Verstellung geklemmt werden.
Wenn werkzeuglos geklemmt werden soll, können die Zylinderschrauben ersetzt werden, durch die verstellbaren Klemmhebel GN 911 /GN 911.3 wie in der Tabelle als Zubehör angegeben.
