Ausführung
Kennziffer Nr.
2: mit 2 Edelstahl-Zylinderschrauben DIN 912
Aluminium
kunststoffbeschichtet
schwarz, RAL 9005, strukturmatt S
Gleiteinsatz
Kunststoff (PTFE)
Zylinderschraube DIN 912
Edelstahl nichtrostend, 1.4301
Sechskantmuttern DIN 985
Edelstahl nichtrostend, 1.4301
selbstsichernd durch Polyamidring
Information

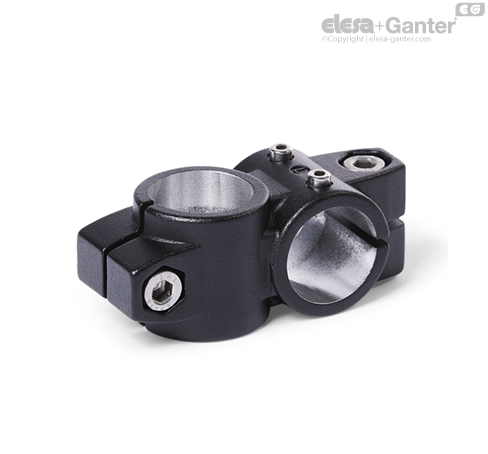

Kreuz-Verfahrschlitten GN 132.1 basieren auf Kreuz-Klemmverbindern. Durch zusätzlich eingebrachte Befestigungsbohrungen wird die Verbindung zum Mitnehmer einer Lineareinheit hergestellt. Bohrungen mit der Bezeichung G sind mit Gleiteinsätzen ausgestattet.
Über die Schraubstellen z kann das Laufspiel der Führungsbohrungen d1 / d2 eingestellt oder der Verfahrschlitten nach erfolgter Verstellung geklemmt werden.
Wenn die Klemmung schnell und werkzeuglos erfolgen soll, kann die Zylinderschraube durch verstellbare Klemmhebel GN 911 die in der Tabelle als Zubehör angegeben sind, ersetzt werden.
