Ausführung
Form
Kennziffer
- 4: mit 2 Edelstahl-Hutmuttern DIN 917
Edelstahl nichtrostend, 1.4308
matt gestrahlt
Gleiteinsatz
Kunststoff (PTFE)
Schlossschrauben DIN 603
Edelstahl A2
Hutmuttern DIN 917 / Unterlegscheiben
Edelstahl A2
Kunststoff (Polyacetal POM)
Silikon, 40 ... 60 Shore A
Information

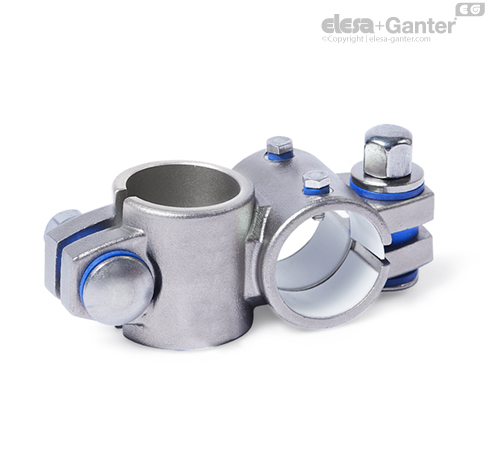

Kreuz-Verfahrschlitten GN 132.15 basieren auf Kreuz-Klemmverbindern. Durch zusätzlich eingebrachte Befestigungsbohrungen wird die Verbindung zum Mitnehmer einer Lineareinheit hergestellt. Bohrungen mit der Bezeichung G sind mit Gleiteinsätzen ausgestattet.
Über die Schraubstellen z kann das Laufspiel der Führungsbohrung d1 eingestellt oder der Verfahrschlitten nach erfolgter Verstellung geklemmt werden. Die Form B ist an den Schraubstellen mit Dichtungen ausgestattet
Wenn die Klemmung schnell und werkzeuglos erfolgen soll, können die Hutmuttern durch verstellbare Klemmhebel GN 911.3 wie in der Tabelle als Zubehör angegeben.
