Ausführung
Kennziffer
2: mit 4 Edelstahl-Zylinderschrauben DIN 912
Aluminium
kunststoffbeschichtet
schwarz, RAL 9005, strukturmatt SW
Zylinderschrauben DIN 912
Edelstahl 1.4301
Sechskantmuttern DIN 985
Edelstahl 1.4301
selbstsichernd durch Polyamidring
Information

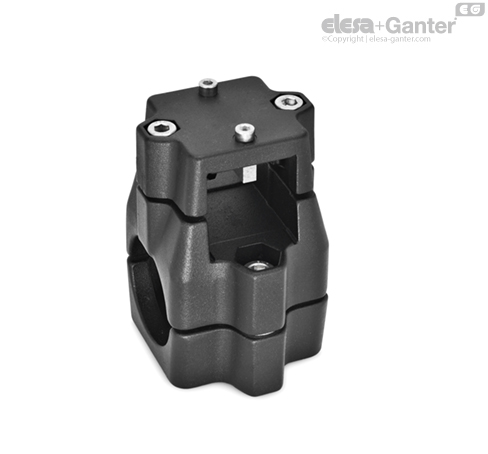

Kreuz-Verfahrschlitten GN 135.1 basieren auf Kreuz-Klemmverbindern. Durch zusätzlich eingebrachte Befestigungsbohrungen wird die Verbindung zum Mitnehmer einer Lineareinheit hergestellt.
Die Befestigungsbohrungen d3 für den Mitnehmer befinden sich beim Einachssystem immer an der Bohrung d1 bzw. dem Vierkant s1. Zentrierbuchsen an den Schraubstellen eliminieren das axiale Spiel. Die Breite des Vierkants s1 ist maßlich mit Spiel auf die Vierkant-Lineareinheiten abgestimmt.
Wenn die Klemmung schnell und werkzeuglos erfolgen soll, können die Zylinderschrauben durch die verstellbaren Klemmhebel GN 911 wie in der Tabelle als Zubehör angegeben.
