Neben den in der Tabelle angegebenen Standard-Hublängen der Lineareinheiten GN 292 kann innerhalb der maximalen Hublängen jeder Hub realisiert werden.
Innerhalb des Rohrklemmverbinder-Programmes stehen die verschiedensten Bauteile zur Verfügung, um die Lineareinheiten zu befestigen und zu Verfahrschlitten auszubauen.
Um die Verstellung bzw. Positionierung der Verfahrschlitten zu messen, können digitale oder analoge Stellungsanzeiger angebaut werden. Desweiteren kann das Führungsrohr mit einer Längsskala versehen werden.

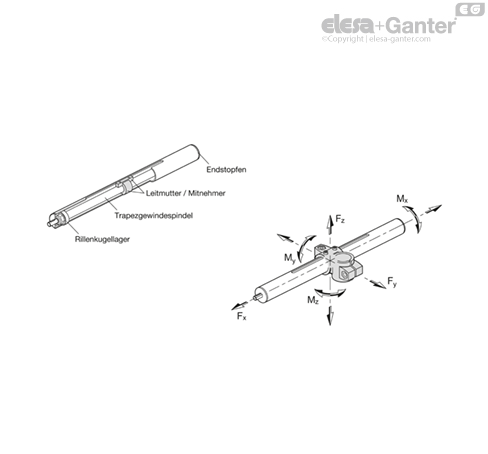

Die Belastungsdaten gelten für Lineareinheiten GN 291, GN 292, GN 293 aus Stahl (SCR) oder Edelstahl (NI). Bei den angegebenen Kräften Fy und Fz tritt eine Durchbiegung des Führungsrohres von ca. 0,5 mm auf.
Artikelnummer
Über die kugelgelagerte Trapezgewindespindel der Lineareinheiten wird eine Leitmutter axial bewegt. Der Mitnehmer sorgtfür die Verdrehsicherung und die Verbindung zu den verschiedenen Verfahrschlitten. Die Lineareinheiten sind für die Handbedienung (Handrad) konzipiert.
Die Positioniergenauigkeit beträgt 0,2 mm / 300 mm Hub, das Umkehrspiel beträgt max. 0,1 mm.
Führungsrohre gibt es in der Ausführung Stahl verchromt (SCR) oder Edelstahl (NI) nichtrostend. Sie werden mit dem Toleranzbereich von Präzisionsstahlrohren DIN 2391 bzw. DIN 2462 gefertigt.
Innerhalb des Rohr-Klemmverbinder-Programmes stehen die verschiedensten Bauteile zur Verfügung, um die Lineareinheiten zu befestigen und zu Verfahrschlitten auszubauen.
Desweitere können digitale Stellungsanzeiger (DD52R / DD51) angebaut werden, um die Verstellung bzw. Positionierung zu messen.
Für Anwendungsfälle bei denen große Torsionsmomente Mx auftreten, sind Lineareinheiten aus Vierkant-Rohr oder Doppelrohr-Lineareinheiten vorzuziehen.
Auch für Vierkant-Rohre stehen aus dem Rohrklemmverbinder-Programm die verschiedensten Bauteile zur Verfügung.Dabei werden die Verstellschlitten aus zweiteiligen Elementen gebildet, wodurch an die Präzision der Vierkant-Rohre keine besonderen Anforderungen gestellt werden.
für Standardhublängen l1 der Lineareinheite GN 291
Ø Lineareinheiten
l1
l2
l3
z
Hubweg
(Standardlängen)
Skalenlänge bzw. höchste Ziffer
18
65
82.5
147.5
90
18
165
82.5
247.5
190
18
265
82.5
347.5
290
30
100
122.5
222.5
120
30
150
122.5
272.5
120
30
200
122.5
322.5
220
30
300
122.5
422.5
320
40
70
142.5
217.5
90
40
170
142.5
317.5
190
40
220
142.5
367.5
240
40
270
142.5
417.5
290
40
320
142.5
467.5
340
50
65
147.5
217.5
90
50
115
147.5
267.5
190
50
215
147.5
367.5
240
50
265
147.5
417.5
290
50
315
147.5
467.5
340
60
220
182.5
402.5
240
60
720
182.5
902.5
740
Ausführung
Skala eingraviert in Laserpräzision
Information

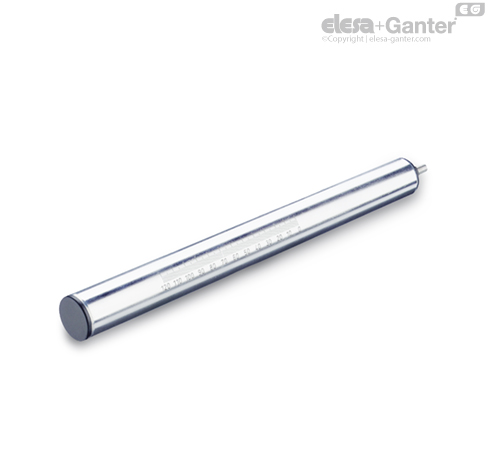

Die Längsskalen GN 299 der Form A und B werden in der Regel in Verbindung mit den Lineareinheiten GN 291 und Vierkant-Lineareinheiten GN 291.1, die der Formen C und D bei den Lineareinheiten GN 292 und Lineareinheiten GN 293 verwendet.
Längsskalen können und zusammen mit den Lineareinheiten bestellt werden.
