GN 1426

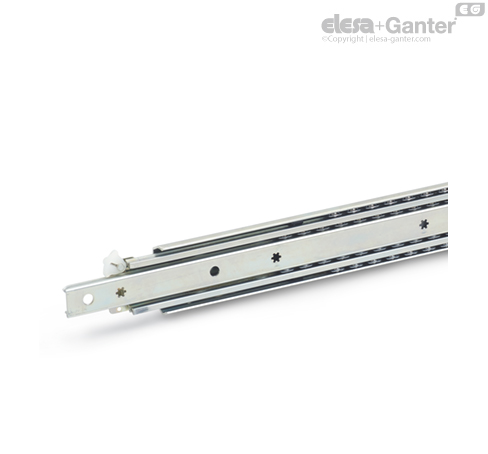

Teleskopschienen

Teleskopschienen GN 1426 werden vertikal und paarweise verbaut. Durch den speziellen Aufbau erreicht der Hub beidseitig ≈ 100 % der Nennlänge l₁ (beidseitiger Vollauszug). Anwendungen wie z.B. die beidseitige Beladung einer Schublade sind so realisierbar. Die Stoppgummi der Form B dämpfen das Anschlagen der Schiene in der vorderen Endstellung. Treten in Auszugsrichtung größere statische oder dynamische Belastungen auf, sollten diese durch externe Anschlagelemente aufgenommen werden.

Die Teleskopschienen werden im Paar geliefert. Der Einbau kann aufgrund der Mechanik beliebig links- oder rechtsseitig am Auszug erfolgen. Die Erreichbarkeit aller Montagebohrungen wird durch Hilfsbohrungen sichergestellt. Weitere produktionsbedingte Bohrungen können vorhanden sein, es sind jedoch nur die Montagebohrungen abgebildet.

• andere Längen und Bohrungsabstände

• andere Befestigungsoptionen

• andere Oberflächen

• mit Auflagewinkel

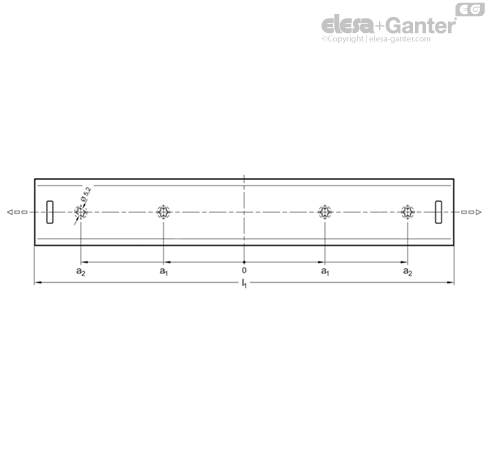

Montagebohrungen - Außenschiene

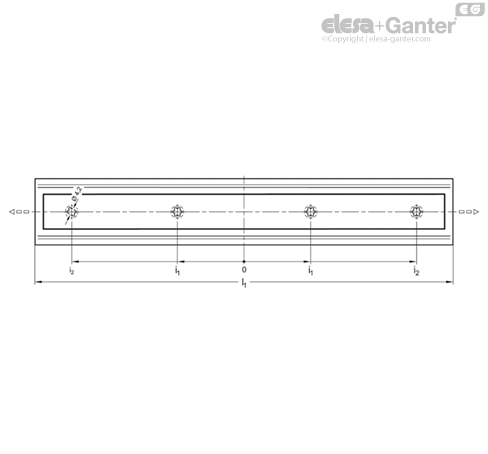

Montagebohrungen - Innenschiene



Befestigungsschrauben

Hinweis

Teleskopschienen ermöglichen eine leichtgängige, verschleißfreie und laufruhige lineare Bewegung. Sie werden in unterschiedlichsten Einsatzgebieten verwendet. Das Spektrum reicht von einfachsten Auszügen und Schubladen - bis hin zu hochwertigen Varianten, welche im industriellen Umfeld an Maschinen, Produktionsanlagen und Vorrichtungen eingesetzt werden. Dabei bieten sie eine Vielzahl positiver Eigenschaften und sind zugleich unter wirtschaftlichen Gesichtspunkten besonders interessant. Typische Anwendungen sind: Schiebetüren, Schutzhauben, Tastatur- und PC-Auszüge, Fahrzeugeinrichtungen, Lagertablare, Batteriekästen etc.

Teleskopschienen können mit einer Vielzahl an Ausstattungsoptionen versehen werden. Diese sind teilweise für eine der beiden Endlagen sowie in Kombination erhältlich und werden durch die Form in der Artikelnummer definiert.

Aufbau

Teleskopschienen bestehen aus einer Außen- und einer Innenschiene sowie je nach Ausführung bzw. benötigter Auszugslänge zusätzlich aus einer oder zwei Mittelschienen. Die Schienen sind dabei im Rollwalzverfahren aus Blech hergestellt und über die so erzeugte Geometrie ineinander mittels Wälzlagerkugeln beweglich gelagert. Die Kugeln werden durch einen Kugelkäfig auf Abstand und in Position gehalten.

Die Montage der Schienen erfolgt im Normalfall über Senk- oder Durchgangsbohrungen. Weitere Möglichkeiten wie z.B. Gewindebolzen oder Auflagewinkel stehen optional zur Verfügung.

Bezüglich der Auszuglänge können Teleskopschienen in die drei Kategorien Teil-, Voll- und Überauszüge eingeteilt werden. Diese definieren sich über den erreichbaren Hub l₂, welcher im Verhältnis zur Nennlänge l₁ angegeben wird.

Auszugsart	Auszugsschema
Teilauszug: l1 = 100 % -> l2 = min. 75 %
Vollauszug: l1 = 100 % -> l2 = min. 100 %
Überauszug: l1 = 100 % -> l2 = min. 150 %

Alle Schienen besitzen in der vorderen und hinteren Endposition innenliegend verbaute Anschläge, die ein unbeabsichtig-tes Auseinanderziehen verhindern. Die Anschläge verhindern ein unbeabsichtigtes Auseinanderziehen der Schienen. Je nach verfügbarem Bauraum und benötigter Stabilität sind die Anschläge entspre-chend in metallischer Form oder mit zusätzlichen Kunststoff- oder Elastomerteilen als Stoppgummi ausgeführt, um ein zu hartes Auflaufen in den Endstellungen zu vermeiden.

Des Weiteren können Teleskopschienen mit einer Vielzahl an Zubehörfunktionen ausgestattet werden. Arretierungs-, Verriegelungs- und Trennfunktionen sowie Selbsteinzüge, teilweise gedämpft, sind als Beispiele zu nennen. Die Zusatz-funktionen sind je nach Schienenvariante teilweise für die hintere oder vordere Endlage sowie in Kombination erhältlich. Überdies hinaus sind kundenspezifische Anpassungen bzgl. der Befestigung der Schienen möglich.

Teleskopschiene mit Vollauszug, hintere Endlage



Teleskopschiene mit Vollauszug, vordere Endlage



Allgemeine Einbauhinweise

• Teleskopschienen werden generell paarweise verbaut, so dass die Montageflächen der Gehäuse- und Auszugsseite eben, parallel und rechtwinklig sowie bezüglich der Lage korrekt zueinander ausgerichtet sein müssen. Weiter sollte auf eine ausreichende Stabilität der Aufnahmekonstruktion geachtet werden, um z. B. durch elastische Verformung hervorgerufenen Geometriefehler möglichst gering zu halten.

• Die Befestigungsbohrungen sind so anzubringen, dass ein Verkanten oder Verziehen der Schienen bei der Montage ausgeschlossen ist. Zudem sind die Schienen in Auszugsrichtung so zu positionieren, dass die Auszüge beim Ein- bzw. Ausfahren gleichzeitig die Endposition erreichen. Damit ergibt sich eine gleichmäßige Belastung der Stoppgummi und Arretierungen.

• Die Breite der jeweiligen Schienen-Einbauräume sollte mit einer Toleranz von +0,2 / +0,5 mm ausgelegt werden. So wird erreicht, dass die Schienen in Richtung der Auszugsmitte leicht auf Zug beansprucht werden. Dies begünstigt einen optimalen Lauf und eine lange Lebensdauer.

• Vor der Montage sollten die Innenschienen einmal in die vordere und hintere Endstellung gefahren werden, wodurch die Kugelkäfige ihre vorgesehene Position einnehmen können. Der Einbau sollte zudem bei Raumtemperatur erfolgen.

• Nach der Montage sind die Teleskopschienen bzw. Auszüge auf Leichtgängigkeit zu prüfen. Bei Unstimmigkeiten wie Klemmen oder Verzug, müssen die Ursachen festgestellt und durch geeignete Maßnahmen beseitigt werden.

Montagebohrungen, Befestigungsschrauben

Bei der Montage von Teleskopschienen sind grundsätzlich alle zur Befestigung vorgesehenen Bohrungen zu verwenden. Damit wird sichergestellt, dass die aus der max. Belastbarkeit F_S (Nennlast) resultierenden Kräfte sicher von den Teleskopschienen auf die Umgebungskonstruktion übertragen werden können. Das Weglassen von Befestigungsschrauben reduziert die angegebene Belastbarkeit entsprechend.

Die Außen- und Innenschienen enthalten über die zur Montage vorgesehenen Bohrungen hinaus zusätzliche Aussparungen und Hilfsbohrungen. In den Katalogzeichnungen und den zum Download verfügbaren CAD-Daten sind diese nicht enthalten um Verwechslungen und Konstruktionsfehler auszuschließen. Sie werden u. a. zur Befestigung von formabhängigen Ausstattungsfeatures wie z. B. der Selbsteinzüge benötigt.

Bei einigen Schienenvarianten stehen Befestigungsmöglichkeiten für unterschiedlich große Schrauben zur Verfügung. In diesem Fall sollten alle Positionen einer Größe oder Form verwendet werden. Hilfsbohrungen, welche die Erreichbarkeit aller Montagebohrungen sicherstellen, sind in den CAD-Daten entsprechend enthalten, aber wiederum in den Katalogzeichnungen nicht dargestellt.

Art und Spezifikation der verwendbaren Schrauben sind auf den jeweiligen Katalogseiten angegeben. Grundsätzlich wird empfohlen, Schrauben der Festigkeitsklasse 8.8 unter Beachtung des vorgeschriebenen Anzugsdrehmoments zu verwenden.

Einbaulage

Teleskopschienen werden vorzugsweise vertikal und paarig angeordnet in waagrechter Lage verbaut. So wird die höchstmögliche Stabilität und Verwindungssteifigkeit bei kleinstem Bauraum erreicht und die Aufnahme der max. Belastung (Nennlast) möglich. Die Laufeigenschaften sind in dieser Einbaulage optimal und der Verschleiß wird auf ein Minimum reduziert.

Der horizontal bzw. liegende Schieneneinbau ist unter bestimmten Einschränkungen ebenfalls möglich. Die max. Belastung beträgt in diesem Fall nur noch ca. 20-25 % der angegebenen Nennlast. Durch den ungünstigeren Schienenquerschnitt ergibt sich im ausgefahrenen Zustand somit eine wesentlich höhere Durchbiegung. In deren Folge können die Kugelkäfige an den Köpfen der Befestigungsschrauben streifen. Im Zweifelsfall ist die Funktion unter Last in einem Versuchsaufbau zu prüfen.

Schienen in senkrechter Lage zur Auszugsrichtung zu verbauen wird nicht empfohlen, da in diesem Fall ein erhöhter Käfigschlupf auftritt. D.h. die obere und untere Endposition der Schiene kann unter Umständen bereits nach einigen Zyklen nur noch mit erhöhtem Kraftaufwand erreicht werden, da sich der Kugelkäfig durch die Schwerkraft von seiner richtigen Position entfernt.

Nachfolgende Beispiele zeigen mögliche Einbaulagen von Teleskopschienen, die als günstig oder akzeptabel anzusehen sind, sowie solche die als ungünstig eingestuft und daher vermieden werden sollten.

günstig	vertikal, beidseitig, günstig
akzeptabel	vertikal versetzt, beidseitig, akzeptabel	vertikal geneigt, beidseitig, akzeptabel
ungünstig	vertikal, einseitig, ungünstig	horizontal, beidseitig, ungünstig

Belastbarkeit

Die maximale Belastbarkeit von Teleskopschienen hängt vom Schienenquerschnitt und von der Nennlänge l₁ sowie dem sich daraus ergebenden Hub l2 ab. Des Weiteren haben die Auszugsbreite, die verwendeten Schienenwerkstoffe und Bauteile der Ausstattungsoptionen, wie z. B. dem gedämpften Selbsteinzug, einen entsprechenden Einfluss.

Die Angaben für die maximale Belastbarkeit der Teleskopschienen wurden in Dauertests unter den nachfolgenden Bedingungen ermittelt:

• Schienenanordnung vertikal im Paar

• Beachtung aller Montagehinweise

• gleichmäßige Verteilung der maximalen Last F_S über die gesamte Auszugsfläche

• Standardschienenabstand 450 mm

• 10.000 bzw. 100.000 Prüfzyklen (einmal Aus- und Einfahren = ein Zyklus)

• schrittweise Erhöhung der Last



Durchbiegung

Teleskopschienen zeigen im ausgedehnten Status unter Last ein elastisches Biegeverhalten. Die Biegung ist am besten am entfernten Ende der Innenschiene bemerkbar. Als Grundsatz gilt, dass das Maß der Verformung höchstens 4,25 % des Verfahrweges betragen darf. Alle Schienen befinden sich bei maximaler Belastung innerhalb dieses Wertes.



Toleranz

Verfahrgeschwindigkeit

Schienenwerkstoffe, Oberflächen und Korrosionsschutz

Die von Elesa+Ganter gelieferten Teleskopschienen sind aus hochwertigen Stahl- bzw. Edelstahlbändern hergestellt.

Die Edelstahl-Teleskopschienen werden grundsätzlich mit walzblanker Oberfläche geliefert.

Die Stahl-Teleskopschienen sind z. T. aus vorverzinktem Stahlband hergestellt und werden anschließend mit 5 bis 7 µm galvanisch stückverzinkt sowie blau passiviert. Eine Korrosionsbeständigkeit im Salzsprühtest von mindestens 72 Stunden gegen Weißrost wird dadurch gewährleistet. !from duplication! Eine Korrosionsbeständigkeit im Salzsprühtest von mindestens 72 Stunden gegen Weißrost wird dadurch gewährleistet.

• galvanisch stückverzinkt 5 bis 7 µm, schwarz passiviert, Korrosionsbeständigkeit im Salzsprühtest von min. 120 Stunden gegen Weißrost

• galvanisch stückverzinkt 5 bis 7 µm, passiviert, elektrolytisch T2 Top coat / Sealer beschichtet 8 bis 12 µm, Korrosionsbeständigkeit im Salzsprühtest von min. 96 Stunden gegen Weißrost / 500 Stunden gegen Rotrost

Schmierung und Wartung

Teleskopschienen sind mit hochwertigen, mineralölbasierten und bleifreien Kugellager-Schmierfetten auf Lebensdauer geschmiert.

Für Edelstahl-Teleskopschienen werden spezielle FDA-konforme Schmierfette eingesetzt, die geschmacks- und geruchsneutral sind. Die Fette entsprechen der Schmiermittelklasse H1, wodurch diese in Bereichen vorgesehen werden können, wo es technisch nicht möglich ist einen gelegentlichen Kontakt mit Lebensmitteln zu vermeiden. Grundsätzlich ist ein direktes Zusammentreffen durch geeignete Maßnahmen, wie einer optimalen Platzierung der Schienen oder durch das Anbringen von Abdeckungen, zu verhindern.

Ein Nachfetten ist unter normalen Einsatzbedingungen nicht nötig, da die Kugelkäfige und Kugeln geringe Mengen von eingetragenem Schmutz beim Verfahren aus der Schiene „hinausbefördern“. Bei Anwendungen mit stärkeren Verunreinigungen sollten die Schienen von Zeit zu Zeit mit einem sauberen Lappen gereinigt und anschließend nachgeschmiert werden. Mögliche Schmierfette für die Stahlvarianten sind z. B. Shell Alvania EP 1 oder Klüberplex BE 31-222.

Käfigschlupf

Einsatztemperatur

Information

Teleskopschienen können mit einer Vielzahl an Ausstattungsoptionen geliefert werden. Diese sind teilweise für eine der beiden Endlagen sowie in Kombination erhältlich und werden durch die „Form“ in der Artikelnummer definiert.

Die folgende Übersicht zeigt beispielhaft mögliche Ausprägungen der unterschiedlichen Formen bzw. Ausstattungsmerkmalen. Die verwendeten Bauteile und die eingesetzte Mechanik sind auf den verfügbaren Bauraum, den Querschnitt und den Aufbau der gewählten Schiene angepasst und deshalb je nach Schienenvariante unterschiedlich ausgeführt. Die Funktionsweise ist jedoch vergleichbar, teilweise auch identisch.

Stoppgummi

Die in nahezu allen Schienenvarianten verbauten Stoppgummi dämpfen das Anschlagen der Schiene in der jeweiligen Endstellung. Dadurch wird die Geräuschentwicklung minimiert und die Lebensdauer erhöht. Teils versteckt, teils sichtbar an den Schienen angebracht sind sie bzgl. Gestalt, Werkstoff und Härte auf die jeweiligen Anforderungen abgestimmt.

Treten in Auszugsrichtung größere statische oder dynamische Belastungen auf, sollten diese durch externe Anschlagelemente aufgenommen werden.



Arretierungen

Die Arretierfunktion äußert sich durch eine leichte Hemmung der Schienen in den Endpositionen, welche beim Öffnen bzw. Schließen überwunden werden muss. Die Arretierung in der hinteren Endlage ist oft in die Stoppgummi-Funktion integriert, sodass keine zusätzlichen Bauteile benötigt werden.

Die Arretierung wirkt reibschlüssig und übernimmt daher nicht die Funktion einer formschlüssigen Verriegelung.



Verriegelungen

Im Gegensatz zur Arretierung sichert eine Verriegelung die Schienen in den Endlagen formschlüssig. Teleskopschienen mit Verriegelungen werden eingesetzt, wenn die Schiene gegen selbstständiges Aus- oder Einfahren z. B. durch Schräglage geschützt werden sollen.

Eine Mechanik, welche innerhalb der Schiene verbaut ist, rastet federbelastet durch Überfahren einer Rampe beim Erreichen der jeweiligen Endlagen automatisch ein. Durch Drücken eines Entriegelungshebels wird die Verriegelung gelöst und die Schiene wieder zum Verfahren freigegeben.

Treten in der Verriegelungsposition größere Belastungen in Auszugsrichtung auf, sollten diese durch externe Verriegelungselemente aufgenommen werden.



Selbsteinzug

Teleskopschienen können mit einem integrierten Selbsteinzug versehen werden, wodurch der Bedienkomfort beim Schließen von Auszügen wesentlich verbessert wird.

Bei der im Beispiel dargestellten Variante werden die Schienen mittels Einzugsmechanik auf den letzten 22 mm Hub selbsttätig mit einer Kraft von ca. 30 Newton je Schienenpaar in die hintere Endposition eingezogen und dort gehalten. Beim Öffnen des Auszugs muss diese Kraft entsprechend überwunden werden.

Diese Variante ist zudem so ausgelegt, dass der Selbsteinzug bei ruckartigem oder zu schnellem Öffnen bzw. Schließen des Auszugs entkoppelt und nicht zerstört wird. Beim darauf folgenden Hub rastet der Selbsteinzug wieder automatisch ein, so dass die Funktion sichergestellt bleibt.





Selbsteinzug, gedämpft

Gedämpfte Selbsteinzüge sind auch als „Soft-close“ bekannt und werden in zwei Hauptfunktionen unterteilt. Sie bieten den bestmöglichen Bedienkomfort beim Schließen eines Auszugs.

Beim dargestellten Beispiel übernimmt der Selbsteinzug auf den letzten 40 mm Hub das automatische Einziehen der Schienen in die hintere Endlage, wo diese dann ge-halten wird. Die Einzugskraft beträgt dabei etwa 35 Newton je Schienenpaar. Zudem wird die Schließbewegung auf dem genannten Hub durch die Dämpfungsmechanik abgebremst und deutlich verlangsamt, wodurch eine äußerst sanfte und schonende Schließbewegung erreicht wird. Beim Öffnen des Auszugs muss die Einzugskraft entsprechend überwunden werden.

Bei der Verwendung von gedämpften Selbsteinzügen dürfen die angegebenen Lastwerte und Verfahrgeschwindigkeiten beim erreichen der Einzugsmechanik nicht überschritten werden.





Trennfunktion

Teleskopschienen mit einer Trennfunktion lassen sich im Bereich der Mittel- und Innenschiene komplett voneinander trennen. Dies erleichtert zum einen die Montage. Der Auszug lässt sich auch schnell entfernen, beispielsweise zur Durchführung von Wartungsarbeiten an den dahinter gelegenen Bauteilen.

Beim dargestellten Beispiel wird der Trennvorgang der Teleskopschiene schnell und einfach durch Drücken einer Blattfeder in ausgefahrener Position aktiviert, so dass die Innenschiene nach vorne herausgezogen werden kann.

Um die Schienen wieder zu verbinden werden die Kugelkäfige in die vordere Endpostition gebracht. Anschließend wird die Innenschiene zum hinteren Endanschlag eingeschoben, wo sie automatisch einrastet.

Einem versehentlichen Trennen der Schiene wird durch die geschützte Anordnung der verschiedenen Entriegelungsmechaniken vorgebeugt.





Auflage- und Befestigungswinkel

Auflagewinkel an der Innenschiene sind für einige Schienenvarianten bereits ab geringen Stückzahlen auf Anfrage erhältlich. Der Auflagewinkel dient zur einfachen Befestigung z. B. einer Schublade, wenn keine seitliche Montage möglich ist. Die Befestigung erfolgt dabei mittels Durchgangsbohrungen, die im Winkel in senkrechter Richtung angebracht sind.

Die Befestigungsschrauben sichern in diesem Fall lediglich die Position der Schublade. Eine zusätzliche Versteifung der Schienen selbst, wie bei der seitlichen Montage, ist nicht gegeben. Die Schubladen sollten deshalb möglichst steif ausgeführt werden, damit durch die senkrechte Belastung keine unnötigen Spannungen über den Auflagewinkel in die Schienen eingeleitet werden.



„Push to Open“ - Betätigung

Teleskopschienen sind mit einer Öffnungsmechanik versehen, die als „Push to Open“- oder „Touch to Open“-Betätigung bezeichnet wird. Das System bietet neben bestmöglichem Bedienkomfort beim Öffnen eines Auszugs den Vorteil, dass z. B. Schubladen realisierbar sind die keinen Griff etc. an der Frontseite benötigen. Dadurch wird ein glattes und hochwertiges Erscheinungsbild erreicht.

Die Betätigung des Systems erfolgt durch Drücken von Hand auf die Frontseite des Auszugs bzw. der Schublade. Im hier gezeigten Beispiel beträgt die benötigte Kraft zur Aktivierung der Öffnungsmechanik etwa 40 N je Schienenpaar. Die Innenschiene ist in Grundstellung etwa 5 mm ausgefahren und lässt sich max. 8 mm in Schließrichtung eindrücken. Dies ist beim Design zu beachten, um eine Kollision zu vermeiden. Der Druck- bzw. Auslösepunkt wird bereits bei ca. 3 mm erreicht, wodurch der Auszug nach dem Loslassen in Öffnungsrichtung auf etwa 40 mm sanft ausgestoßen wird.

Bei der Verwendung von Teleskopschienen mit „Push-to-open“-Betätigung dürfen die Lastwerte und die Verfahrgeschwindigkeiten beim Erreichen der Einzugsmechanik die im entsprechenden Datenblatt angegebenen Werte nicht überschreiten.





Information

Senkbohrungen	andere Befestigungslöcher	Einpressmuttern
Gewindestifte / -bolzen	Montagestifte / -bolzen	Befestigungslaschen
Montagebleche, punktgeschweißt	Distanzstücke, punktgeschweißt	Auflagewinkel, punktgeschweißt
