Ausführung
Form
- K: mit verstellbarem Klemmhebel mit Spannkraft-Verstärkung
Grundkörper
Stahl
- Vergütungsstahl, brüniert
Gewindestift DIN 913
Stahl, brüniert
Verstellbare Klemmhebel
mit Spannkraft-Verstärkung (Form K)
kunststoffbeschichtet
schwarz, RAL 9005, strukturmatt
- Schraubeneinsatz und Buchse
Stahl, nitriert und brüniert
Information

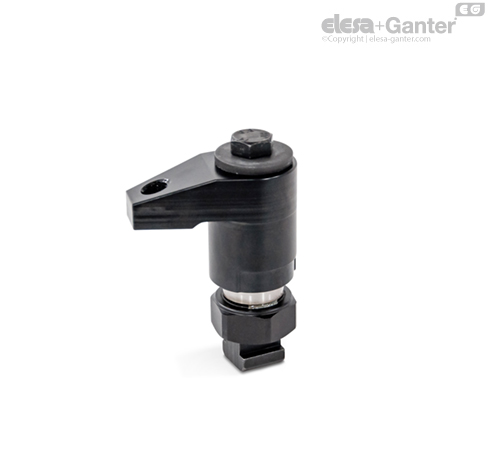

Aufsitzspanner GN 9192 sind kompakte Spannelemente für schnelles und sicheres Spannen im Werkzeug- und Vorrichtungsbau. Durch Eindrehen und Anziehen der Spannschraube oder des verstellbaren Klemmhebels bewegt sich der Spannarm nach unten und spannt das Werkstück.
Der Spannarm ist von Hand um 360° schwenkbar, wodurch das Werkstück einfach und schnell von oben eingelegt und entnommen werden kann. Bei Bedarf können über das Gewinde am Spannarm d3 Positionier- und Pendelelemente aufgenommen werden.
Durch den Positionierring GN 9192.2, der als Zubehör erhältlich ist, kann der Schwenkbereich von Aufsitzspannern auf 110° nach rechts oder links über einen Anschlagstift begrenzt werden. Die Anschlagposition des Rings lässt sich so wählen, dass die Spannposition wiederkehrend und exakt beim Einschwenken am Anschlagstift erreicht wird.
Aufsitzspanner können direkt z. B. in einer Vorrichtungsplatte eingeschraubt oder auf Maschinentischen mit T-Nuten befestigt werden. Höhenzylinder GN 9192.3 dienen der Erzielung einer größeren Spannhöhe. Der verstellbare Klemmhebel der Form K wird lose beigelegt geliefert.
