Ausführung
Form
- BR: Druckfläche plan, mit selbsttätiger Rückstellung
Edelstahl nichtrostend 1.4057
vergütet
Kugel
Edelstahl nichtrostend, 1.3541
vernickelt
Federelement
Kunststoff (PUR)
(Formen BR)
Sechskantmutter ISO 4035 (DIN 439)
Edelstahl nichtrostend
Information

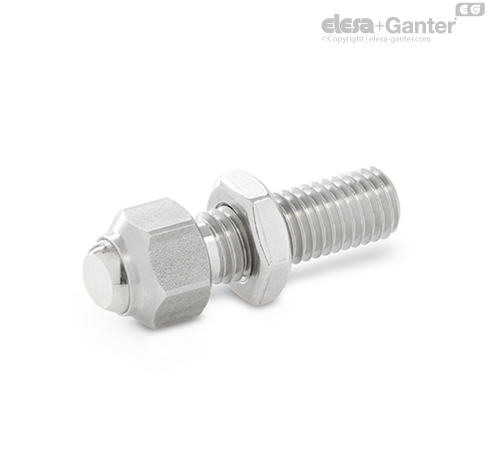

Pendelelemente GN 709.35 werden als bewegliche Auflagen oder Druckstücke zum Spannen von Werkstücken verwendet. Sie können auch als Anschlag eingesetzt werden.
Bei Pendelelementen mit selbsttätiger Rückstellung schwenkt die Auflagefläche nach dem Spannen zurück in die Ausgangslage. Somit wird verhindert, dass beim Einlegen des Werkstückes die Kugel in einer schrägen Position verklemmt werden kann.
Die Kugel lässt sich max. 9° verdrehen; gegen weiteres Verdrehen ist sie gesichert.
