Information
Halteseile GN 111.2 sind in 5 unterschiedlichen Formen erhältlich und können dadurch in einer Vielzahl von Anwendungen z. B. als Verliersicherung sowie Verbindungs- und Befestigungsseile eingesetzt werden.
Die Ummantelung der Ausführungen TR und SW schützt benachbarte Bauteile z. B. vor Scheuerstellen. Zudem bietet die glatte Oberfläche eine angenehme Haptik. Die schwarze Ausführung wirkt optisch dezent und wird unter anderem eingesetzt, wenn Reflektionen an der Oberfläche reduziert werden sollen.
Die Schlüsselringe werden am Halteseil montiert geliefert. Bei Form A besitzen beide Ringe den gleichen Durchmesser d1.
Die Seilösen sind bei allen Formen auf Umschlag parallel zueinander angebracht, was in der vereinfachten zeichnerischen Darstellung z. T. unberücksichtigt bleibt. Die Angaben über die Belastbarkeit sind Richtwerte unter Ausschluss jeglicher Haftung.
Halteseile GN 111.2 sind in 3 unterschiedlichen Formen erhältlich und können dadurch in einer Vielzahl von Anwendungen z. B. als Verliersicherung sowie Verbindungs- und Befestigungsseile eingesetzt werden.

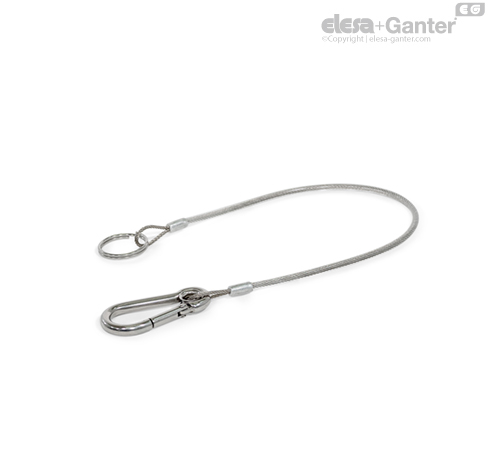

Einseitig sind die Halteseile mit einem Karabinerhaken GN 5299 fest verbunden. Bei der Form M ist der Schlüsselring dem Halteseil lose beigelegt.
Die Ausrichtung der Seilösen, Laschen und Karabinerhaken kann von der zeichnerischen Darstellung abweichen. Die Angaben über die Belastbarkeit sind Richtwerte unter Ausschluss jeglicher Haftung.
Die Angaben über die Belastbarkeit sind Richtwerte unter Ausschluss jeglicher Haftung.
| Schlüsselringe (Form A, B, M) passend zu Kugelsperrbolzen und Steckbolzen mit Bolzen Ø |
| d1 | GN 113.1, GN 113.3, GN 113.4, GN 113.7, GN 113.8, GN 113.9, GN 113.10 | GN 113.5, GN 113.6 | GN 113.11, GN 113.12 | GN 114.2, GN 114.3, GN 114.6 | GN 114.7, GN 114.8 | GN 114.11, GN 114.12 | GN 124.1, GN 124.2 | GN 124.3 | GN 214.2, GN 214.3, GN 214.6 | GN 314 |
| 14 | 5 / 6 / 8 | Alles | 5 / 6 / 8 / 10 | Alles | 6 / 8 | 6 / 8 / 10 / 12 | Alles | 8 / 10 | 6 / 8 | - |
| 18 | 10 / 12 / 16 / 20 / 25 | - | 12 / 16 | - | 10 / 12 / 16 / 20 | 16 / 20 | - | 10 / 12 | 10 / 12 / 16 | 8 / 10 / 12 |
| 24 | - | - | 20 / 25 | - | - | - | - | - | - | 16 / 20 |
| 30 | - | - | - | - | - | - | - | - | - | - |
