Ausführung
Form
- E: mit geriffelter Spannbacke
- P: mit Prismen-Spannbacke
Kennzeichen
- R: Spannen durch Rechtsdrehung
- L: Spannen durch Linksdrehung
Spannmechanik
Stahl
Kugelknopf DIN 319
Kunststoff, Duroplast
schwarz, glänzend
Bei Nutbreite a = 10 / 14
Stahl, brüniert
Stahl, brüniert
Information

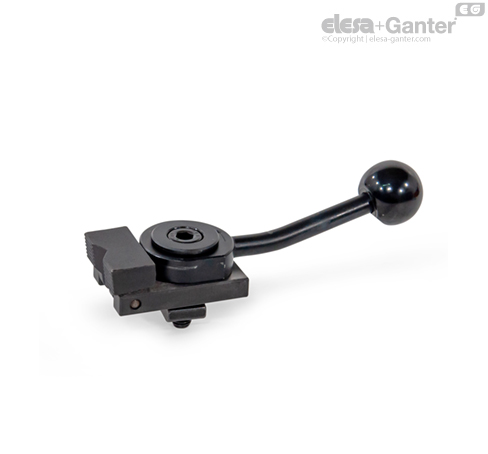

Mit Niederzugspannern GN 9190 werden Werkstücke mit einer drehbar gelagerten Spannbacke gespannt. Die Spannkraft wirkt dabei seitlich und von oben mit Niederzugseffekt auf das Werkstück und spannt dieses gegen Festanschläge sowie die Auflagefläche.
Der Spannweg der Spannbacke resultiert aus der Schwenkbewegung des Spiral-Spannhebels. Beim Lösen des Spannhebels wird die Spannbacke per Federkraft zurückgestellt. Die geringe Bauhöhe der Niederzugspanner ermöglicht in vielen Fällen eine vollflächige Bearbeitung des Werkstücks.
Niederzugspanner können direkt z. B. in einer Vorrichtungsplatte eingeschraubt oder auf Maschinentischen mit T-Nuten befestigt werden. Zusätzlich lassen sie sich in beliebiger Position quer zur T-Nut positionieren, mit den Auflageleisten GN 9190.3, die als Zubehör erhältlich sind.
