Ausführung
Form
- E: mit geriffelter Spannbacke
- P: mit Prismen-Spannbacke
Kennzeichen
- G: Spannhub mit Kugelspannschraube
- K: Spannhub mit verstellbarem Klemmhebel
Spannmechanik
Stahl
Kugelspannschraube (Kennzeichen G)
Verstellbarer Klemmhebel (Kennzeichen K)
kunststoffbeschichtet
schwarz, RAL 9005, strukturmatt
Stahl, brüniert
Kugel gehärtet
Information

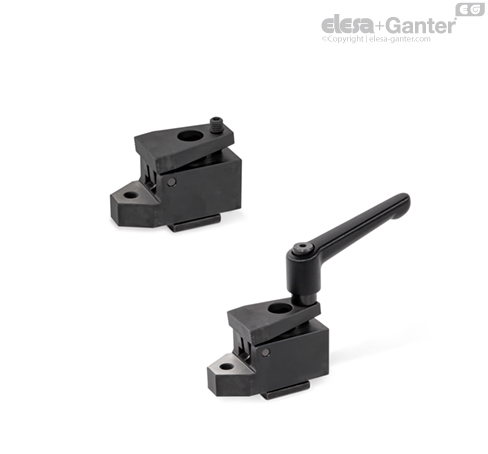

Mit Niederzugspannern GN 9190.2 werden Werkstücke mit einer drehbar gelagerten Spannbacke gespannt. Die Spannkraft wirkt dabei seitlich und von oben mit Niederzugseffekt auf das Werkstück und spannt dieses gegen Festanschläge sowie die Auflagefläche. Das in der Auflage integrierte Gewinde nimmt bei Bedarf beliebige Positionier- oder Stützelemente auf.
Der Spannweg der Spannbacke resultiert aus dem Einschraubweg des Klemmgewindes d4. Beim Lösen der Klemmschraube wird die Spannbacke per Federkraft zurückgestellt. Die geringe Bauhöhe der Niederzugspanner ermöglicht in vielen Fällen eine vollflächige Bearbeitung des Werkstücks.
Niederzugspanner können direkt z. B. in einer Vorrichtungsplatte eingeschraubt oder auf Maschinentischen mit T-Nuten befestigt werden. Zusätzlich lassen sie sich in beliebiger Position quer zur T-Nut positionieren, mit den Auflageleisten GN 9190.3, die als Zubehör erhältlich sind.
