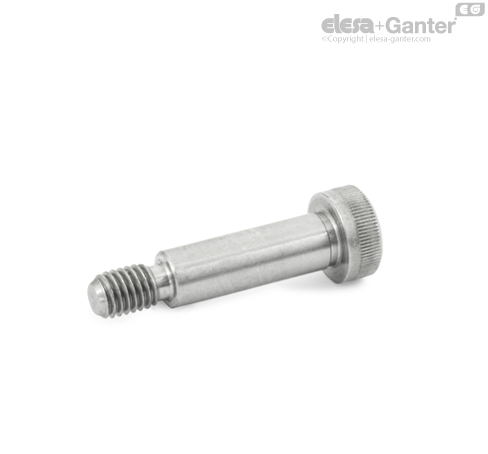

ISO 7379-NI Passschrauben Edelstahl

Passschrauben ISO 7379 sind kostensparende Konstruktionselemente für vielfältige Anwendungen.

Das größtmögliche Anzugsmoment darf sich dabei nicht an der Festigkeitsklasse 12.9 orientieren, sondern es wird begrenzt durch die verhältnismäßig kleinen Auflagen (Schultern), sowie an den Einstichen beim Übergang von d₁ auf d₂ und d₃.

Gemäß ISO-Normblatt kann der Schraubenkopf mit oder ohne Rändelung ausgeführt sein.

Normabweichungen:

- keine Angaben zur Konzentrizität 2 IT 13 und 2 IT 10

- das amtliche ISO-Normblatt nennt folgende Abmessungen für d1 - d2: 6,5-M5 / 13-M10 / 25-M20

- die Abmessungen 4-M3 und 5-M4 sind im amtlichen ISO-Normblatt nicht enthalten
