Ausführung
Form

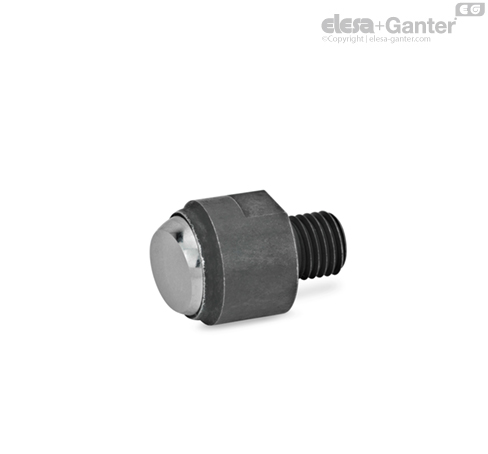

- BR: Druckfläche plan, mit selbsttätiger Rückstellung
- RR: Druckfläche geriffelt, mit selbsttätiger Rückstellung
- RH: Druckfläche geriffelt, mit Hartmetallkugel
- RRH: Druckfläche geriffelt, mit selbsttätiger Rückstellung, mit Hartmetallkugel
Edelstahl nichtrostend 1.4057
vergütet
Kugel
Stahl
gehärtet, blank
(Formen B / R / BR / RR)
Kugel
Hartmetall, Stahl
vernickelt
(Formen RH / RRH)
Federelement
Kunststoff (PUR)
(Formen BR / RRH)
Information
Pendelelemente GN 709.1 werden als bewegliche Auflagen oder Druckstücke zum Spannen von Werkstücken verwendet. Sie können auch als Anschlag eingesetzt werden. Bei Gussteilen empfiehlt es sich, Pendelelemente mit einer Hartmetallkugel zu verwenden.
Bei Pendelelementen mit selbsttätiger Rückstellung schwenkt die Auflagefläche nach dem Spannen zurück in die Ausgangslage. Somit wird verhindert, dass beim Einlegen des Werkstückes die Kugel in einer schrägen Position verklemmt werden kann.
Die Kugel lässt sich max. 9° verdrehen; gegen weiteres Verdrehen ist sie gesichert.
