Ausführung
Form
A: mit Gewindebohrung d3
im Zentrum, mit zwei Senkbohrungen
für Zylinderschrauben
B: mit Bohrung d4 im Zentrum,
mit zwei Senkbohrungen
für Zylinderschrauben
C: mit Gewindebohrung d3
im Zentrum, mit zwei Gewindebohrungen zum Anschrauben
D: mit Bohrung d4 im Zentrum,
mit zwei Gewindebohrungen zum Anschrauben
E: ohne Bohrungen
blank, nicht gehärtet
Version Sinterstahl (Distaloy AB) ST
gehärtet, schwarz dampfoxidiert
Version Edelstahl (Sinterstahl) NI
nichtrostend, 1.4404
Information

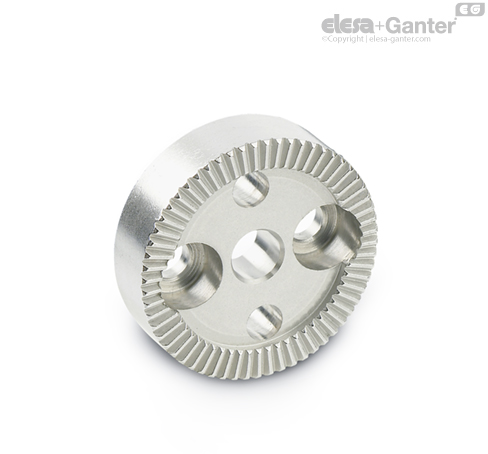

Mit Hilfe von Rastscheiben GN 187.4 können Bauelemente zueinander im definierten Winkel verstellt und formschlüssig arretiert werden.
Die Winkellage der Befestigungsbohrungen zu der Verzahnung ist in der Standardausführung nicht definiert. Eine exakte Positionierung ist als Sonderausführung lieferbar.
Die verschiedenen Formen erlauben vielfältige An- und Einbaumöglichkeiten. Die Zubehörteile Führungstopf GN 187.1 und DruckfederGN 187.2 sind weitere sinnvolle Konstruktionselemente.
Montagebeispiele für Rastscheiben
