Information

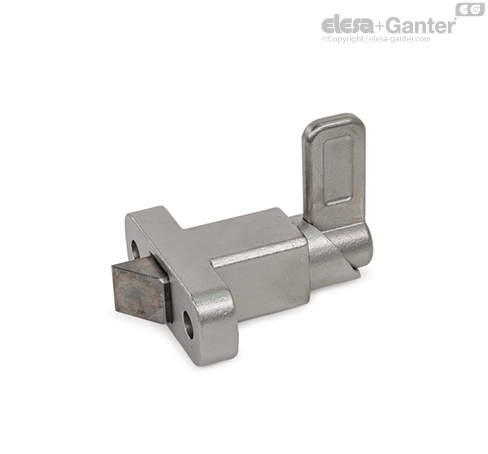

Federriegel GN 724.2 verfügen über einen Raststift mit quadratischem Querschnitt und einer Rastfläche, der eine Anlaufschräge gegenüber liegt. Bei einer Bewegung in Richtung der Anlaufschräge überfährt der Raststift Nuten und Kanten, da dabei der Raststift durch die Anlaufschräge in die Führung bewegt wird. In Richtung der Rastfläche rastet der Raststift entsprechend automatisch ein. Durch Betätigung des Riegels kann die Rastung aufgehoben werden.
Die Rastkerbe am oberen Ende der Kurve bewirkt, dass der Riegel gehalten wird wenn der Raststift zeitweise nicht vorstehen soll.
Die Maßtoleranzen zwischen Bolzen und Führung sind so gewählt, dass die Funktionssicherheit auch bei groben Anwendungen oder Verschmutzung gewährleistet ist.
Die Befestigung kann sehr flexibel gestaltet werden. Die Bohrungen mit Sechskant erlauben die Verwendung von Zylinderschrauben ISO 4762 und Sechskantschrauben oder -muttern nach DIN 931 bzw. DIN 934.
