Ausführung
Form
Bolzen
Titan
Kugeln
Keramik
Griff (Form L / T)
Kunststoff (Polyamid PA), schwarz
temperaturbeständig bis 80 °C
Druckfeder
korrosionsbeständige Legierung 2.4610
temperaturbeständig bis 400 °C
Information

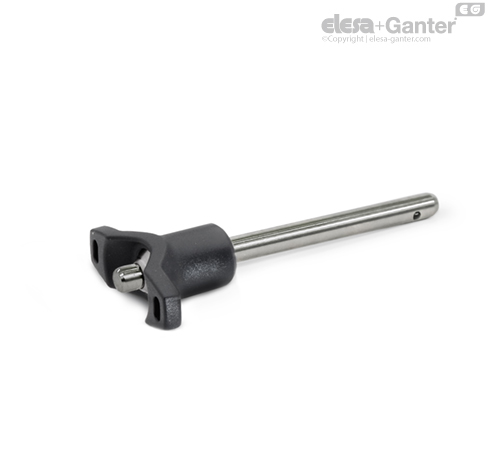

Kugelsperrbolzen GN 113.30 werden zum schnellen Fixieren, Verbinden und Sichern verschiedener Bauelemente eingesetzt. Eine typische Anwendung sind Lagerbolzen, die häufig montiert und wieder demontiert werden müssen.
Durch das Drücken des gefederten Druckbolzens werden die beiden Kugeln entriegelt und beim Loslassen wieder verriegelt.
Aufgrund der Werkstoffauswahl eignen sich Kugelsperrbolzen GN 113.30 für Einsatzfälle in stark korrosiven Umgebungen. Der Werkstoff Titan führt darüber hinaus zu einem um 40% reduzierten Gewicht gegenüber einer vergleichbaren Variante aus Stahl oder Edelstahl.
Verwendung findet die Ausführung aus Titan z. B. im Leichtbau, im maritimen Umfeld und in der chemischen Fertigung.
Im technischen Anhang sind die Belastbarkeiten für die zweischnittige Scherfestigkeit (Bruchkraft) angegeben.
