Ausführung
Form
Kennziffer
- 2: verstärkter Federdruck
Gehäuse
Zink-Druckguss ZD
kunststoffbeschichtet
schwarz, RAL 9005, strukturmatt
Kunststoff, glatt KG
Thermoplast POM, schwarz
Edelstahl, glatt NG
metallspritzgegossen, 1.4542
Edelstahl, geriffelt NR
metallspritzgegossen, 1.4542
Haltering (Feder)
Edelstahl nichtrostend, 1.4310
- Stahl, Zink-Nickel beschichtet (Ausführung NG)
- Edelstahl, A2 (Ausführung NG / NR)
Information

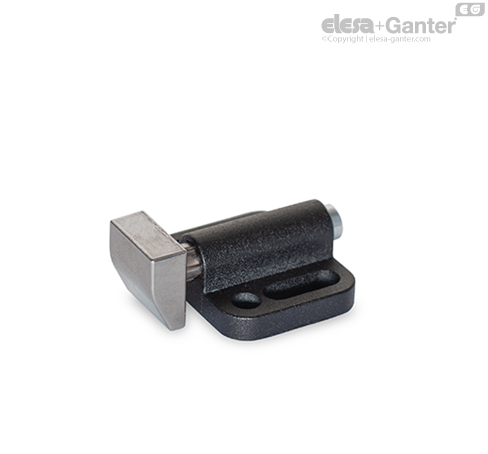

Seitendruckstücke GN 415 sind kompakt aufgebaut und bieten maximale Flexibilität beim Spannen und Halten von Bauteilen. Diverse Druckstückausführungen sowie zwei unterschiedliche Federkräfte stehen zur Auswahl.
Je nach Einbaulage bieten die Seitendruckstücke einen Niederzugeffekt, der innerhalb der Höhe h2 wirkt. Die Befestigung erfolgt über Bohrungen oder Langlöcher.
Die Seitendruckstücke werden montiert geliefert. Bei Bedarf kann die Einbaulage des Druckstückschiebers nachträglich gemäß Skizze beliebig um 4x90° gedreht werden. Bei der Montage der Ausführung KG sollte das im Kunststoffschieber geformte Gewinde wiederverwendet und das Anzugsdrehmoment begrenzt werden.
