GN 714

Seitendruckstücke

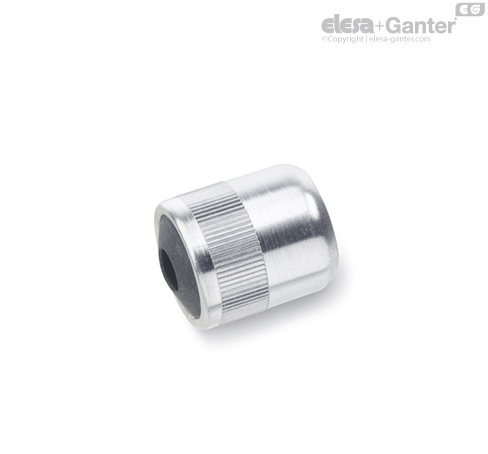

Seitendruckstücke GN 714 sind eine Weiterentwicklung von Seitendruckstücken GN 715 Der Druckstift kann individuell gestaltet werden. Sie werden in der Gewindebohrung des Drucktellers befestigt.

Dadurch erweitern sich die Einsatzmöglichkeiten der Seitendruckstücke bei gleichen Vorteilen. Sie sparen aufwendige Aufbauten, beanspruchen wenig Raum und sind leicht zu montieren. Aufgrund des Rändels der Hülse genügt eine Bohrungs-Toleranz H8.

Zum Einpressen der Seitendruckstücke sind Montagedorne GN 715.1 lieferbar (siehe Tabelle).

• Montagewerkzeug für GN 715.1 (Code Nr. siehe Tabelle)

• ISO-Passungen -

• Elastomer Eigenschaften

w = Verstellweg des Druckstiftes

F = Seitendruckkraft in N

Anfangsdruck = F₀

Enddruck = 1.1 x F₀

a₂-a₁ = Bereich, in dem der Druckpunkt (Werkstückkante) liegen soll

x = Abstand Mittelachse – Druckpunkt bei w₂

x₁ für obersten Druckpunkt (a₁)

x₂ für untersten Druckpunkt (a₂)

l₀ = Abstand Festanschlag - Bohrung Seitendruckstück

l₀ = l_m + x

l_m = mittlere Werkstücklänge l_max. + l_min./2

Bei Druckpunkten (Werkstückhöhen), die zwischen a₁ und

a₂ liegen, ergibt sich eine Kraftkomponente nach unten. Gleichzeitig ist für x ein Wert zwischen x₁ und

x₂ (interpolieren).
