GN 713-SA
GN 713
Seitendruckstücke
78711-R,20
78710-R,10
78712-R,50
oderGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
78711-R,20
78710-R,10
78712-R,50
oderGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
Stahl
verzinkt, blau passiviert
Chloropren-Kautschuk (CR)

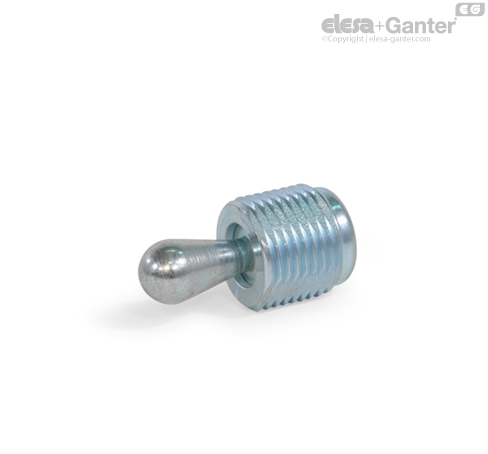

Federnde Seitendruckstücke GN 713 sind vielseitig und rationell einzusetzende Elemente zum Halten, Positionieren und Spannen von Werkstücken.
Sie sparen aufwendige Aufbauten, beanspruchen wenig Raum und sind leicht zu montieren. Dabei kann der Druckstift über das Gewinde an die Werkstückhöhe angepaßt werden.
Zum Einschrauben der Seitendruckstücke sind Einschraubwerkzeuge GN 713.1 lieferbar (siehe Tabelle).
Die Position der Montagebohrung ergibt sich aus der Werkstücklängelm plus dem Bohrungsversatz m, der sichwie nachfolgend gezeigt berechnen lässt:
w = maximaler Verstellweg des Druckstiftes
t = Werkstückhöhe
m = Bohrungsversatz
Fall 1:
Die Werkstückhöhe t ist größer als die Konushöhe l3
m = d1/2 - w/2
Fall 2:
Die Werkstückhöhe t ist größer als die Konushöhe l3
m = d1/2 - (l3-t) x 0,123
Wenn die Position der Montagebohrung gemäß den Vorgaben festgelegt wird ist gewährleistet, dass der gesamte Verstellweg des Seitendruckstückes zum Ausgleich der Werkstücktoleranz zur Verfügung steht.
Im Fall 1 ergibt sich neben der seitlichen Spannkraft auch ein Niederzugseffekt, der das Werkstück gegen die Auflagefläche drückt.
Zur Montage empfiehlt sich die Verwendung von Montagedornen GN 715.1 bzw. Einschraubwerkzeugen GN 713.1.
Exzenterbuchsen GN 715.2 stellen eine Montagehilfe für Seitendruckstücke GN 714 / GN 715 dar. Sie ermöglichen ein Justieren des Seitendruckstückes in die günstigste Spannstellung, z. B. zum Überbrücken größerer Toleranzbereiche eines Werkstückes.
