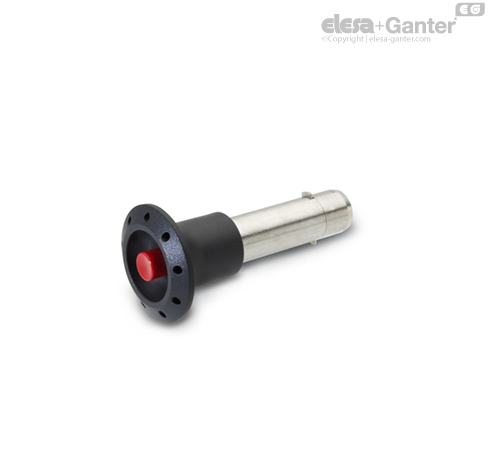

GN 114.3

Steckbolzen

Edelstahl-Steckbolzen mit Axialsicherung GN 114.3 werden zum schnellen Fixieren, Verbinden und Sichern verschiedener Bauelemente eingesetzt. Eine typische Anwendung sind Lagerbolzen, die häufig montiert und wieder demontiert werden müssen.

Die rechteckigen Sperrklinken aus Edelstahl-Blech halten den Steckbolzen axial in der Bohrung. Mit dem Druckknopf werden diese eingezogen und nach dem Loslassen stellt die Druckfeder sie wieder in die Sperrstellung zurück.

Im technischen Anhang sind die Belastbarkeiten für die zweischnittige Scherfestigkeit (Bruchkraft) angegeben.

• Kugelketten GN 111 /GN 111.5

• Halteseile GN 111.2

• Spiral-Halteseile GN 111.4

• Zusammenstellung der Bauarten Bolzen mit Axialsicherung
• Belastbarkeitshinweise
• ISO-Passungen
• Edelstahl-Eigenschaften
