Ausführung
Kennziffer
2: mit 3 Edelstahl-Zylinderschrauben DIN 912
schwarz, RAL 9005, strukturmatt SW
Edelstahl 1.4308 NI
matt gestrahlt
Zylinderschrauben DIN 912
Edelstahl 1.4301
Sechskantmuttern DIN 985
Edelstahl 1.4301
selbstsichernd durch Polyamidring
Information

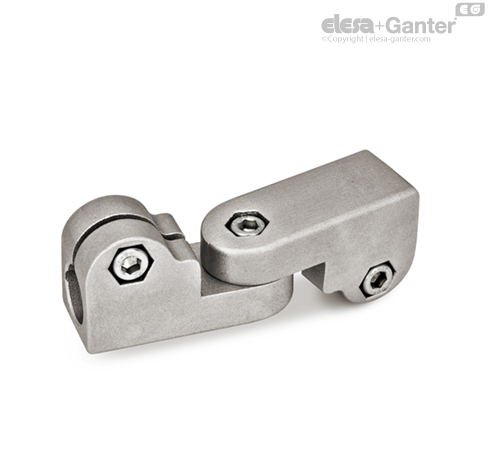

Die Gelenk-Klemmverbinder GN 285 bestehen aus zwei Laschen-Klemmverbindern GN 275 .
Die Klemmbohrungen sind mechanisch bearbeitet und ausgelegt für Konstruktionsrohre GN 990 bzw. DIN 2391, DIN 2395 und DIN 2462.
An den Schraubstellen z1 verkleinern die Zylinderschrauben den Bohrungsquerschnitt zum Klemmen.
Wenn werkzeuglos geklemmt werden soll, können die Zylinderschrauben ersetzt werden, durch die verstellbaren Klemmhebel GN 911 /GN 911.3 der in der Tabelle als Zubehör angegeben ist, ersetzt werden.
