Ausführung
Form
Kennziffer
- 4: mit 2 Edelstahl-Hutmuttern DIN 917
Edelstahl 1.4308
matt gestrahlt
Schlossschrauben DIN 603
Edelstahl A2
Hutmuttern DIN 917 / Unterlegscheiben
Edelstahl A2
Kunststoff (Polyacetal POM)
Silikon, 40 ... 60 Shore A
Information

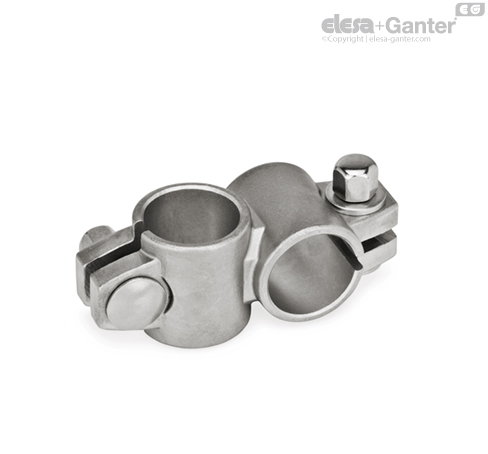

Die Klemmbohrungen der Kreuz-Klemmverbinder GN 132.5 sind mechanisch bearbeitet und ausgelegt für Konstruktionsrohre GN 990 (siehe Seite bzw. DIN 2391, DIN 2395 und DIN 2462.
An den Schraubstellen z verkleinern Schlossschrauben und Hutmuttern den Bohrungsquerschnitt zum Klemmen. Die Form B ist an den Schraubstellen mit Dichtungen ausgestattet. Die Form B ist an den Schraubstellen mit Dichtungen ausgestattet
Wenn werkzeuglos geklemmt werden soll, können die Hutmuttern ersetzt werden durch verstellbare Klemmhebel GN 911.3 wie in der Tabelle als Zubehör angegeben.
