GN 474.3-K Parallel-Klemmhalter mit Verstellspindel mit zwei Klemmhebeln und zwei Zylinderschrauben

Parallel-Klemmhalter mit Verstellspindel GN 474.3 werden verwendet, um Mess- oder Prüfaufbauten zu justieren.

Für die Grobeinstellung im Millimeterbereich werden zwei benachbarte Klemmstellen gelöst, so dass sich die Stange schnell verschieben lässt. Bei Verwendung von Haltestangen / Halterohren GN 480.1 in Form LS mit Längsskala bietet deren Skala eine Orientierung bei der Voreinstellung.

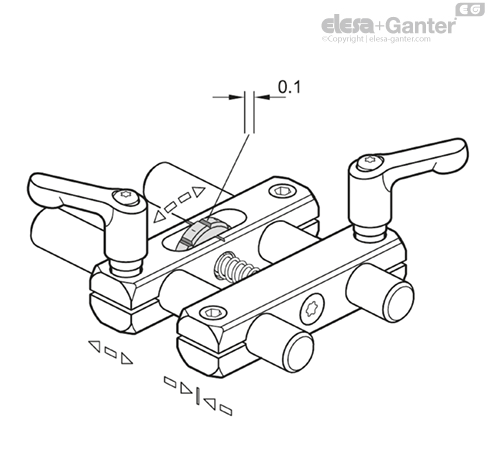

Zur Feinverstellung werden zwei diagonal gegenüberliegende Klemmstellen gelöst. Die relative Position der Haltestangen / Halterohre zueinander wird dann mittels Stellrad eingestellt. Der Verstellweg kann anhand der Rändelteilung in 0,1 mm-Schritten abgelesen werden. Aufgrund der eingebauten Feder erfolgt die Verstellung frei von Umkehrspiel.

• Edelstahl-Eigenschaften
