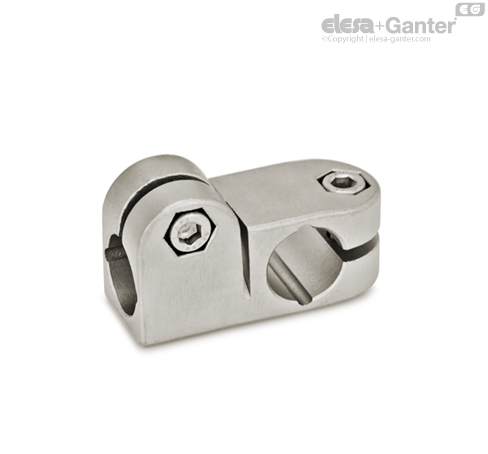

GN 191-NI
GN 191
Winkel-Klemmverbinder
78711-R,20
78710-R,10
78712-R,50
oderGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
78711-R,20
78710-R,10
78712-R,50
oderGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
2: mit 2 Edelstahl-Zylinderschrauben DIN 912
kunststoffbeschichtet
schwarz, RAL 9005, strukturmatt SW
blank, matt gestrahlt BL
Edelstahl 1.4308 NI
matt gestrahlt
Zylinderschrauben DIN 912
Edelstahl 1.4301
Sechskantmuttern DIN 985
Edelstahl 1.4301
selbstsichernd durch Polyamidring
Die Klemmbohrungen der Winkel-Klemmverbinder GN 191 sind mechanisch bearbeitet und ausgelegt für Konstruktionsrohre GN 990 bzw. DIN 2391, DIN 2395 und DIN 2462.
An den Schraubstellen z1 / z2 verkleinern die Zylinderschrauben den Bohrungsquerschnitt zum Klemmen.
Wenn werkzeuglos geklemmt werden soll, können die Zylinderschrauben ersetzt werden, durch die verstellbaren Klemmhebel GN 911 / GN 911.3 wie in der Tabelle als Zubehör angegeben.
