Ausführung
Form
Kennziffer
- 4: mit Edelstahl-Hutmutter DIN 917
Edelstahl nichtrostend, 1.4308
matt gestrahlt
Schlossschrauben DIN 603
Edelstahl A2
Hutmuttern DIN 917 / Unterlegscheiben
Edelstahl A2
Kunststoff (Polyacetal POM)
Silikon, 40 ... 60 Shore A
Information

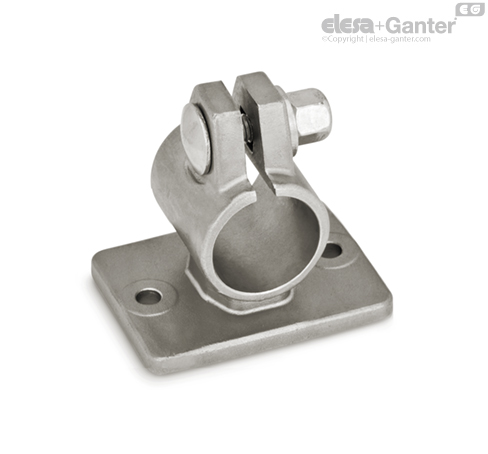

Die Klemmbohrungen der Edelstahl-Flansch-Klemmverbinder GN 146.6 sind mechanisch bearbeitet und für Konstruktionsrohre GN 990 bzw. DIN 2391, DIN 2395 und DIN 2462.
An der Schraubstelle z verkleinert die Schlossschraube und Hutmutter den Bohrungsquerschnitt zum Klemmen. Die Form B ist an der Schraubstelle mit Dichtungen ausgestattet.
Wenn werkzeuglos geklemmt werden soll, kann die Hutmutter, durch einen in der Tabelle als Zubehör angegebenen verstellbaren KlemmhebelGN 911.3 der in der Tabelle als Zubehör angegeben ist, ersetzt werden.
