Ausführung
Kennziffer
2: mit Edelstahl-Zylinderschraube DIN 912
schwarz, RAL 9005, strukturmatt SW
Edelstahl nichtrostend, 1.4308 NI
matt gestrahlt
Zylinderschrauben DIN 912
Edelstahl nichtrostend, 1.4301
Sechskantmuttern DIN 985
Edelstahl nichtrostend, 1.4301
selbstsichernd durch Polyamidring
Information

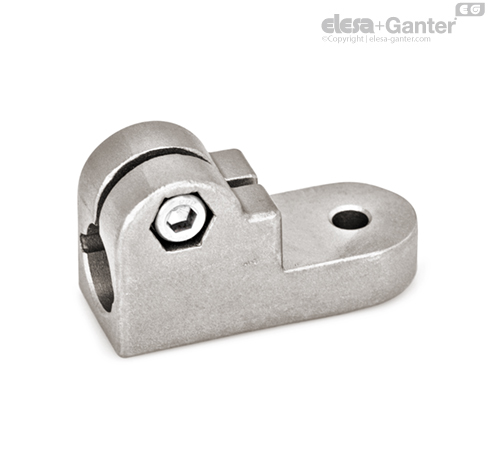

Die Klemmbohrung der Laschen-Klemmverbinder GN 275 ist mechanisch bearbeitet und für Konstruktionsrohre GN 990 bzw. DIN 2391, DIN 2395 und DIN 2462 ausgelegt.
An der Schraubstelle z verkleinert die Zylinderschraube den Bohrungsquerschnitt zum Klemmen.
Wenn werkzeuglos geklemmt werden soll, kann die Zylinderschraube durch einen verstellbaren Klemmhebel GN 911 /GN 911.3 der in der Tabelle als Zubehör angegeben ist, ersetzt werden.
Laschen-Klemmverbinder GN 275 können kombiniert werden mit Laschen-Klemmverbindern GN 271 , GN 275 oder GN 277 zu Gelenk-Klemmverbindern.
