Ausführung
Form
Edelstahl nichtrostend, 1.4308
matt gestrahlt
Kennziffer Nr.
4: mit 2 Edelstahl-Hutmuttern DIN 917
Schlossschrauben DIN 603
Edelstahl, nichtrostend
Hutmuttern DIN 917 / Unterlegscheiben
Edelstahl, nichtrostend
Kunststoff (Polyacetal POM)
Silikon, 40 ... 60 Shore A
Information
Die Klemmbohrungen der Winkel-Klemmverbinder GN 192.5 sind mechanisch bearbeitet und für Konstruktionsrohre GN 990 oder DIN 2391, DIN 2395 und DIN 2462.

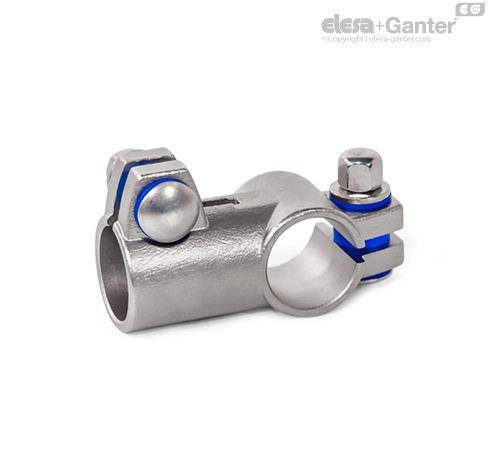

An den Schraubstellen z1 / z2 verkleinern Schlossschrauben und Hutmuttern den Bohrungsquerschnitt zum Klemmen. Die Form B ist an den Schraubstellen mit Dichtungen ausgestattet
Wenn werkzeuglos geklemmt werden soll, können die Hutmuttern, durch einen in der Tabelle als Zubehör angegebenen verstellbaren Klemmhebel GN 911.3 ersetzt werden.
