Ausführung
Edelstahl nichtrostend, 1.4301 NI
matt, gleitgeschliffen MT
Information
Toleranzen von Abkantungen, unterschiedliche Blechdicken oder die Verwendung von Dichtungen haben zur Folge, dass Anschraub- und Befestigungsflächen von Mehrgelenkscharnieren an Rahmen und Tür nicht im gewünschten Abstand zueinander liegen.

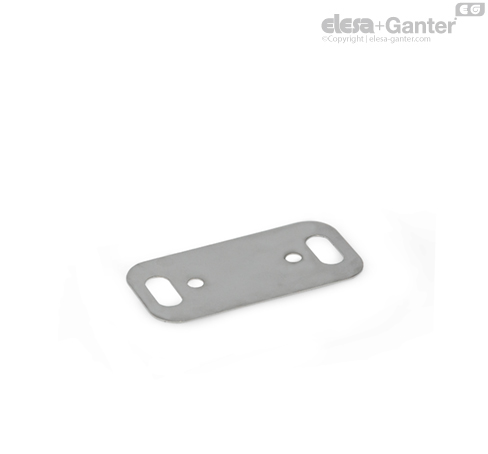

Die Edelstahl-Distanzplatten GN 7247.2 sind bezüglich ihrer Abmessungen als Zubehör für folgende Mehrgelenkscharniere ausgelegt: GN 7241 GN 7243 und GN 7247 . Sie ermöglichen eine Justierung in der dritten Ebene bei der Montage. Einzeln oder in Kombination unterlegt, sorgen sie für den gewünschten Positions- bzw. Höhenausgleich an den Befestigungsflanschen.
Die Bohrungen d2 dienen bei Bedarf zur Aufnahme von Spann- oder Positionierstiften mit denen die Distanzplatten sowie die Mehrgelenkscharniere auf einfache Art positioniert werden können.
