GN 7247

Mehrgelenkscharnier

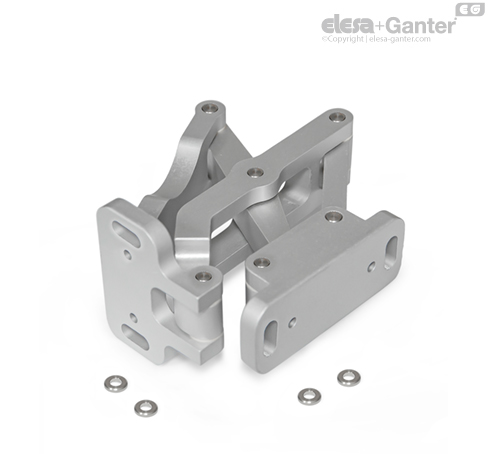

Das Mehrgelenkscharnier GN 7247 wird an Türen, Klappen und Luken innenliegend, platzsparend und vandalismussicher verbaut. Das Scharnier besitzt einen max. Öffnungswinkel von 180°, wodurch eine optimale Zugänglichkeit gewährleistet wird und z. B. Fluchtwege nicht durch offenstehende Türen versperrt werden.

Die Gehäuseaußenseiten bleiben durch Verwendung dieser Scharnierart frei von Anbauteilen, welche nicht zum Design passen oder zwecks einfacher und schneller Reinigbarkeit gänzlich vermieden werden sollen.

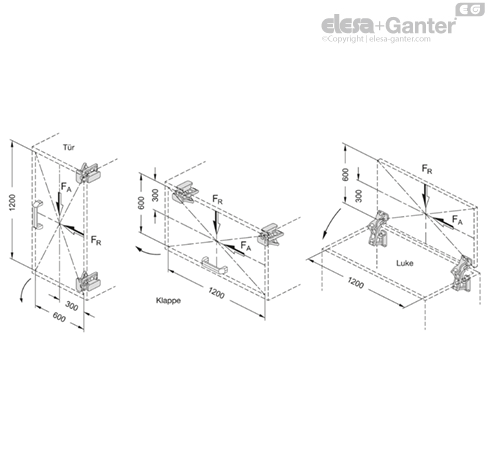

Mehrgelenkscharniere werden in der Regel paarweise eingesetzt. Bei höheren Belastungen, z. B. durch große Türen, können diese durch weitere Scharniere ergänzt werden. Zur Montage werden vier verstärkte Unterlegscheiben mitgeliefert, die mit Befestigungsschrauben der Gewindegröße M6 einsetzbar sind.

• Edelstahl-Eigenschaften

• andere Oberflächen / Farben

• andere Befestigungsflansche

• andere Öffnungswinkel

• andere max. Wandstärken

• andere Aushubbewegung



Die Mehrgelenkscharniere lassen sich bei der Montage in drei Ebenen justieren. So können z.B. Toleranzen ausgeglichen oder benötigte Anpressdrücke für Dichtungen eingestellt werden.

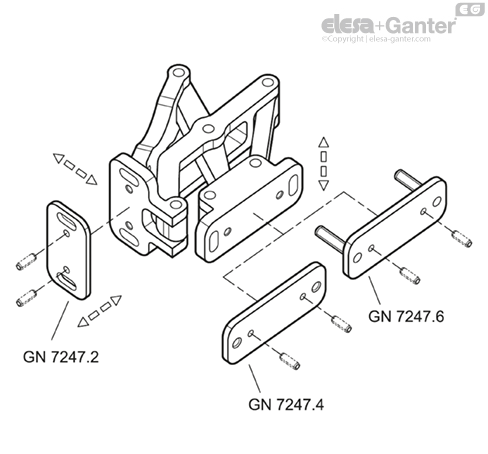

Zwei Ebenen können über die parallel bzw. senkrecht angeordneten Langlöcher in den Befestigungsflänschen justiert werden. In der dritten Ebene lassen sich entsprechend Positionskorrekturen vornehmen, durch die Verwendung der Edelstahl-Distanzplatten GN 7247.2 .

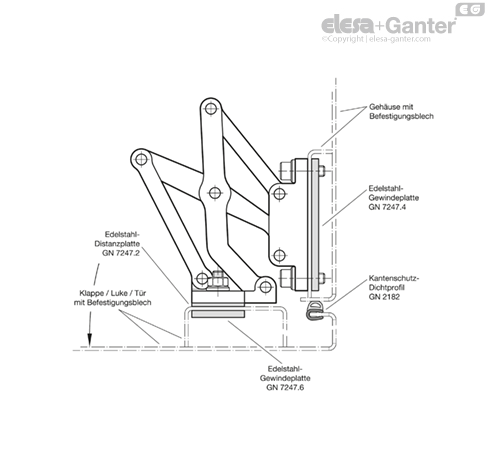

Edelstahl-Gewindeplatten mit Innengewinde GN 7247.4  sowie Edelstahl-Gewindeplatten mit Außengewinde GN 7247.6 stehen zudem für die Befestigung der Scharniere zur Verfügung. Letztere können angeschweißt oder von der Außenseite durch die Wand gesteckt und befestigt werden. Die Bohrungen d₂ dienen bei Bedarf zur Aufnahme von Spann- oder Positionierstiften, mit denen das Scharnier auf einfache Art positioniert werden kann. Zudem wird so ein unbeabsichtigtes Verdrehen bzw. Verrutschen unter Last verhindert. Ein Entfernen der Stifte zur nachträglichen Justage ist nicht möglich.

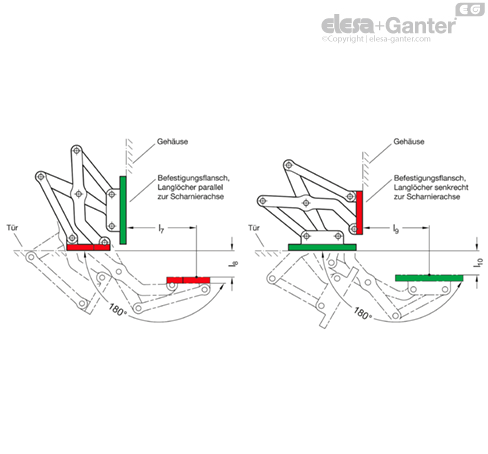

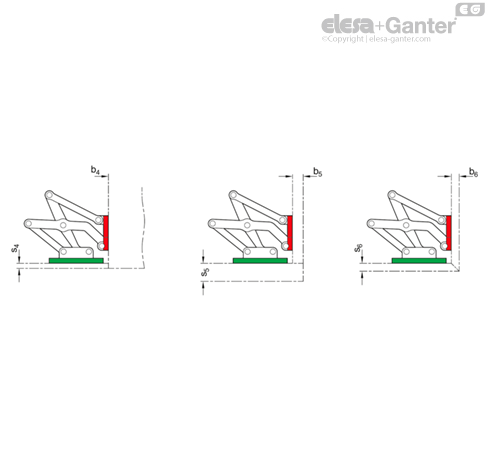

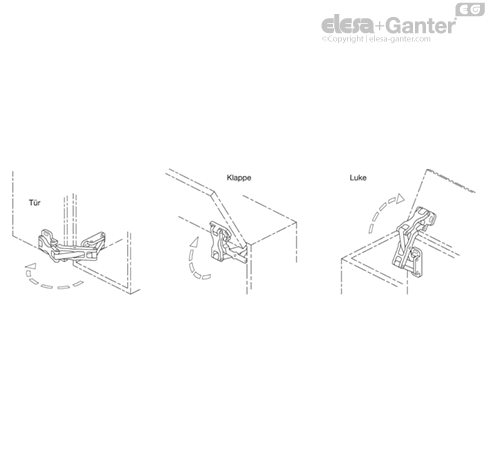

Türen, Klappen und Luken können eingelassen, aufliegend oder auf Gehrung gestaltet werden. Je nach Einbauart ergeben sich daraus die folgenden maximalen Wandstärken bzw. Aufkantungsmaße für vorgesehene Blechkonstruktionen.

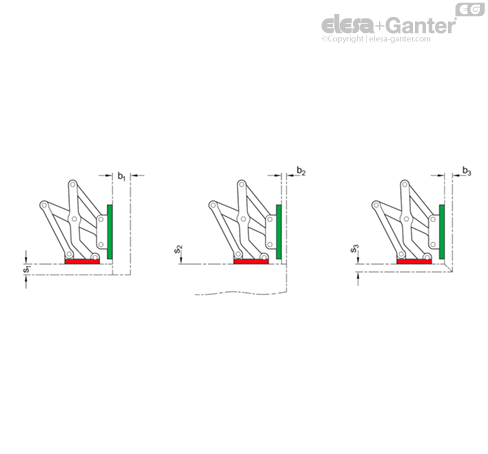

1. Befestigungsflansch mit parallel zur Scharnierachse angeordneten Langlöchern am Gehäuse montiert:
