Ausführung
Edelstahl nichtrostend, 1.4301 NI
matt, gleitgeschliffen MT
Information

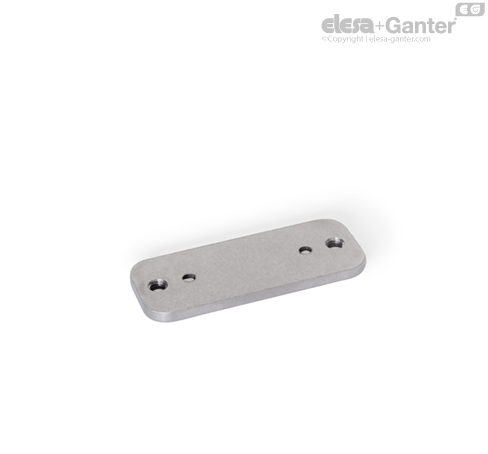

Edelstahl-Gewindeplatten mit Innengewinde GN 7247.4 sind bezüglich ihrer Abmessungen als Zubehör für die Befestigungsflansche der folgenden Mehrgelenkscharniere ausgelegt: GN 7241 GN 7243 und GN 7247 .
Die Befestigung der Edelstahl-Gewindeplatten erfolgt von außen über Durchgangsbohrungen in der Gehäusewand, alternativ durch Anschweißen an den Wandinnenseiten. In diesem Fall wird ein effektiver Schutz vor Vandalismus erreicht und die Gehäuseaußenseiten bleiben frei von Anbauteilen, die nicht zum Design passen oder zwecks leichter Reinigbarkeit komplett vermieden werden sollen.
Durch die Verwendung werden benötigte Gewinde, Muttern und Unterlegscheiben bei der Montage überflüssig. Ein aufwändiges Vormontieren der genannten Bauteile sowie ein Gegenhalten beim Anziehen oder Lösen entfällt. Die Plattendicke s entspricht der Mindesteinschraubtiefe der Gewinde d1 die vollständig erreicht werden sollte.
Die Bohrungen d2 dienen bei Bedarf zur Aufnahme von Spann- oder Positionierstiften mit denen die Gewindeplatten sowie die Mehrgelenkscharniere auf einfache Art positioniert werden können.
