Ausführung
Edelstahl nichtrostend, 1.4301 NI
matt, gleitgeschliffen MT
mit Gewindebolzen
Edelstahl nichtrostend, 1.4301
eingepresst
Information

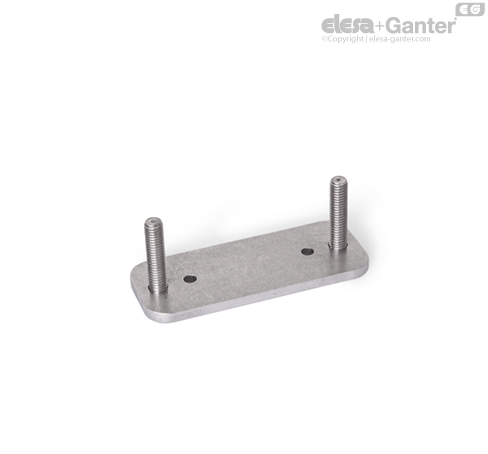

Edelstahl-Gewindeplatten GN 7247.6 sind bezüblich ihrer Abmessungen als Zubehör für die Befestigungsflänsche der folgenden Scharniere ausgelegt: GN 7241 GN 7243 und GN 7247 .
Die Befestigung der Edelstahl-Gewindeplatten erfolgt von außen über Durchgangsbohrungen in der Gehäusewand, alternativ durch Anschweißen an den Wandinnenseiten. In diesem Fall wird ein effektiver Schutz vor Vandalismus erreicht und die Gehäuseaußenseiten bleiben frei von Anbauteilen, die nicht zum Design passen oder zwecks leichter Reinigbarkeit komplett vermieden werden sollen.
Durch die Verwendung werden benötigte Gewinde, Schrauben und Unterlegscheiben bei der Montage überflüssig. Ein aufwändiges Vormontieren der genannten Bauteile sowie ein Gegenhalten beim Anziehen oder Lösen entfällt.
Die Bohrungen d2 dienen bei Bedarf zur Aufnahme von Spann- oder Positionierstiften mit denen die Gewindeplatten sowie die Mehrgelenkscharniere auf einfache Art positioniert werden können.
