CFB.

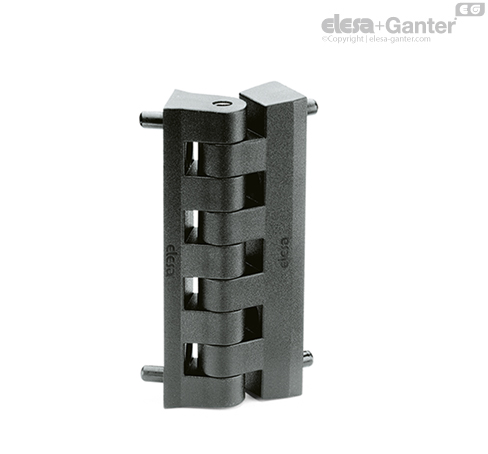

Scharniere für schmale Türpfosten und Rahmen

Drehwinkel (Richtwert)

Max 200° (-10° und +190° gleich 0° ist der Zustand, bei dem die beiden Scharnierhälften auf der selben Ebene liegen).

Die Drehwinkelbegrenzung darf nicht überschritten werden um die Funktion des Scharniers nicht zu beeinträchtigen.

Zur Auswahl der richtigen Scharnierart und der richtigen Anzahl der Scharniere für die jeweilige Anwendung, siehe die Richtlinien.





Beständigkeitsprüfungen	Axiale Belastbarkeit		Radiale Belastbarkeit		Belastbarkeit bei 90°
Artikelnummer	Maximale Tragfähigkeit Ea [N]	Bruchlast Ra [N]	Maximale Tragfähigkeit Er [N]	Bruchlast Rr [N]	Maximale Tragfähigkeit E90 [N]	Bruchlast R90 [N]
CFB.108 SH-6	610	6020	640	5020	520	2200

Montagehinweis

1. Zur Montage die Achse entfernen und die beiden Scharnierflügel montieren (durch die Positionierstifte wird die exakte Positionierung erleichtert).
2. Dann werden die beiden Elemente in die richtige Lage gebracht und durch das Einschieben der Achse verbunden.
