Ausführung
Material
eloxiertes Aluminium, schwarz oder natur, matt
Achse
Edelstahl 1.4301.
Beilagscheiben
Kunststoff Thermoplast (Polyamide PA).
Montageschrauben
Selbstschneidende Edelstahl-Schrauben 4,8x15,9 DIN 7982 (Rahmen) und Edelstahl-Schrauben (M5x10) mit abgerundetem Kopf (Tür) sind im Lieferumfang enthalten.
Standardausführungen
- CMDX-AL-P: Teile auf planer Ebene

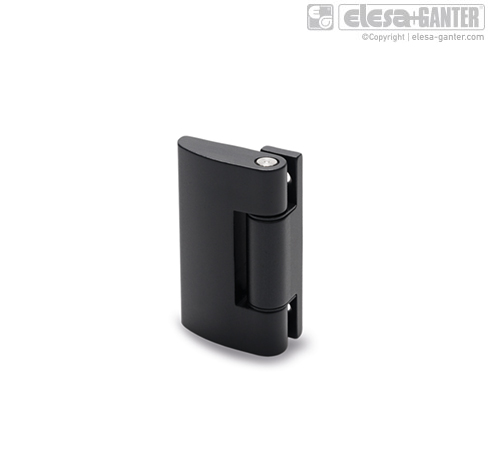

- CMDX-AL-R: Teile mit Versatz
- CMDX-AL-PS: Teile auf planer Ebene, nach links öffnend
- CMDX-AL-RS: Teile mit Versatz, nach links öffnend
- CMDX-AL-PD: Teile auf planer Ebene, nach rechts öffnend
- CMDX-AL-RD: Teile mit Versatz, nach rechts öffnend
Index für Ausführung:
- AN: eloxiert natur
- AB: eloxiert schwarz
Hinweis
Funktionen und Anwendungen
Das Scharnier besteht aus zwei Teilen mit unterschiedlichen Dimensionen und kann beispielsweise auf dünnen Rahmen oder Türen angebracht werden. Für eine einfachere Befestigung unmontiert geliefert.
Drehwinkel (Richtwert)
Max. 185° (-5° und +180° ist 0°, jener Zustand wo beide Scharnierteile auf einer planen Ebene liegen).
Um das Scharnier nicht zu beschädigen, darf die Drehwinkelbegrenzung nicht überschritten werden.
