Ausführung
Form
- ST: mit festem Stahlstift
- MS: mit festem Messingstift

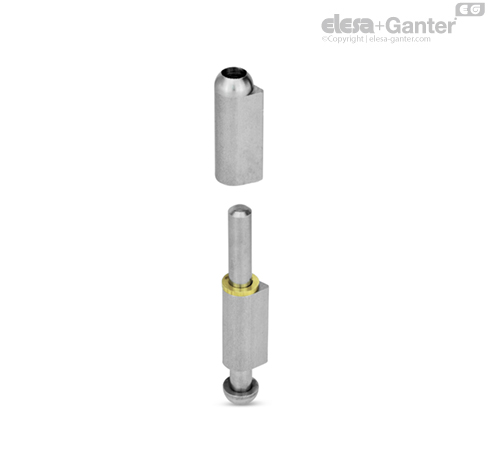

- STL: mit losem Stahlstift
- STS: mit festem Stahlstift und Schmiernippel
Stahl
blank
- Stahl, blank (Formen ST / STS / STL)
Unterlegscheibe
Messing
Schmiernippel DIN 71412-D
Stahl, verzinkt
Information
Scharniere GN 128 werden aus gezogenem, schweißbarem Profilstahl hergestellt.
Die Formen ST, STS und MS haben einen in der unteren Scharnierhälfte fest fixierten Scharnierstift. Die Ausführung STL mit losem Stahlstift erleichtert die Montage wenn mehrere Scharniere parallel angebracht werden oder die Türe sehr schwer ist.
Bei der Form STS ist in der oberen Scharnierhälfte zusätzlich ein Schmiernippel nach DIN 71412-D angebracht, der das Nachschmieren der Scharniere ohne Demontage ermöglicht.
