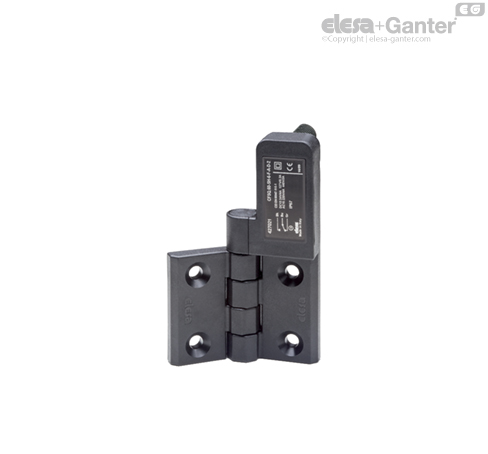

CFSQ-C-B-D-IP69K Scharniere mit integriertem Sicherheitsschalter Stecker hinten, Schalter rechts

Funktionen und Anwendungen

• Das Scharnier mit Sicherheitsschalter CFSQ ist ein Sicherheitsbauteil.

• Das Scharnier ist IP67 geschützt und kann daher verwendet werden in feuchten Umgebungen oder wenn häufiges Reinigen erforderlich ist.

• Der Sicherheitsschalter hat 2 Kontakte (1 x NC normal geschlossen, 1 x NO normal geöffnet.),

• welche rasch auslösen.

• Das Scharnier ist einfach zu montieren und ersetzt ein normales Scharnier und einen zusätzlichen Schalter / Signalgeber.

• Das Scharnier passt auf alle üblichen Aluminium Profile.



Drehwinkel (Richtwert)

Max 190° (-10° und +180° siehe Abb.1).

0° = Zustand, bei dem die beiden Scharnierhäften auf der selben Ebene liegen.

Jedem Scharnier ist eine Betriebsanleitung beigefügt, die wichtige weiterführende technische Informationen enthält.

Um die Funktion des Scharniers nicht zu beeinträchtigen, darf die Drehwinkelbegrenzung nicht überschritten werden -10°.



Beständigkeitsprüfungen	Axiale Belastbarkeit	Radiale Belastbarkeit	Belastbarkeit bei 90°
Artikelnummer	Max. statische Last Sa [N]	Max. statische Last Sr [N]	Max. statische Last S90 [N]
CFSQ-IP69K	2100	2800	1300

Für CFSQ Scharniere mit eingebautem Mehrfach Sicherheitsschalter, die als Schutzeinrichtung verwendet werden, wird die maximale statische Belastbarkeit als Richtwert (Sa, Sr, S90) angegeben, über diesen Grenzwert hinaus kann der Werkstoff Schäden erleiden und die Funktionsfähigkeit des Scharniers beeinträchtigt werden. Auf diesen Wert muss selbstverständlich ein der Bedeutung und dem Leistungsgrad der spezifischen Anwendung entsprechender Sicherheitsfaktor angerechnet werden. Die in den Tabellen zu den verschiedenen Scharnieren angegebenen Belastbarkeiten sind das Ergebnis von Tests in unseren Labors bei kontrollierter Temperatur und Luftfeuchte (23°C - 50% r.L.) unter bestimmten Einsatzbedingungen und für einen begrenzten Zeitraum.



Funktion und Wartung des eingebauten Sicherheitsschalters

• Der Schaltwinkel (siehe Schaltpunkt-Diagramm) ist auf 6° eingestellt (ggf. nach UNI EN ISO 13857 zu prüfen). Unter normalen Einsatzbedingungen kann der Schaltwinkel, nach Erreichen der mechanischen Lebensdauer, auf 9° ansteigen.

• Bei Verwendung mit Sicherheitsfunktion muss der Drehwinkel für den Öffnungshub des Schalters daher Minimum 15° betragen.

• Es wird empfohlen, die ordnungsgemäße Funktion des Scharniers CFSQ. in regelmäßigen Abständen und vor jeder Inbetriebnahme zu überprüfen.

• Wird die Schutztüre geöffnet, muss die Maschine sofort anhalten. Ist die Schutztüre in irgendeinem Winkel geöffnet, darf die Maschine nicht anlaufen.

Warnhinweise

• Das Scharnier mit integriertem Sicherheitsschalter sollte nicht in Umgebungen mit häufigen Temperaturschwankungen oder in Anwesenheit von explosiven oder brennbaren Gasen verwendet werden.

• Das Scharnier mit integriertem Sicherheitsschalter muss immer mit einer richtigen Sicherung geschützt werden (siehe Tabelle) .

• Die Wahl und Verwendung von dem Scharnier mit Sicherheitsschalter obliegt der Verantwortung des Kunden, welcher überprüfen muss, ob die Anwendung dieser mit den jeweils geltenden Sicherheitsbestimmungen vor Ort übereinstimmen.

• Der Einsatz des Sicherheitsscharniers CFSQ impliziert stets volle Kenntnisse und Einhaltung der gültigen Sicherheitsvorschriften, einschließlich UNI EN ISO 13849-1, IEC EN 60204-1, UNI EN ISO 14119 und EN ISO 12100 CEI 44-5.

• Das Scharnier darf nur von Fachkräften montiert und angeschlossen und regelmäßig auf eine einwandfreie Funktion überprüft und werden.









* Ein Zyklus von Arbeitsprozessen entspricht einer Schließung und einer Öffnung, durch die erforderlichen Anforderungen EN60947-5-1.

Zubehör auf Anfrage

FC.M12x1: Verlängerung mit 4-poligen M12 Axialverbinder.

Sonderausführungen auf Anfrage

Schaltwinkel des Scharniers anders als von 0° bis 180°, mit abweichenden Kontaktblöcken.

Montagehinweis

• Scharnierflügel mit dem Sicherheitsschalter am Türrahmen anschrauben. Der Abstand zwischen Drehachse und Türe muss mindestens 5mm betragen (Abb. 3).

• Der Mindestabstand zwischen den Bohrungen, dem Wandanschluss und dem Durchmesser der Montageschrauben sollte max. 0,5 mm betragen. Das Anzugsdrehmoment von jeweils 5 Nm, sollte hierbei nicht überschritten werden.

• Eine Drehwinkelbegrenzung durch das Scharnier selbst ist unzulässig, dafür ist ein gesonderter mechanischer Anschlag vorzusehen.

• In Verbindung mit dem Scharnier CFSQ muss ein neutrales, gleichwertiges Scharnier verwendet werden CFMQ (CFMQ.60-45-SH-6 code 425812). Im Fall, dass die Klappe eine horizontale Öffnung hat oder ein sehr niedriges Gewicht, ist es möglich nur ein Scharnier zu nutzen.

• Die Anschlusskabel müssen immer gegen mechanische Beschädigungen geschützt werden.





Anschlusskabel

• Kabel mit M12x1 Steckeranschluss, wie im Schaltkreisschema gezeichnet anschließen.

• Öffnerkontakt (NC): Für Sicherheitsanwendungen, gemäß IEC EN 60947-5-1, dabei darf hier nur dieser Kontakt verwendet werden.

• Schließerkontakt (NO): Der normal offene Kontakt kann nur betätigt werden, sofern das Scharnier als Statusanzeige benutzt wird.
