Ausführung
Form
- APVS: offener Spannarm, mit 2 Flankenscheiben

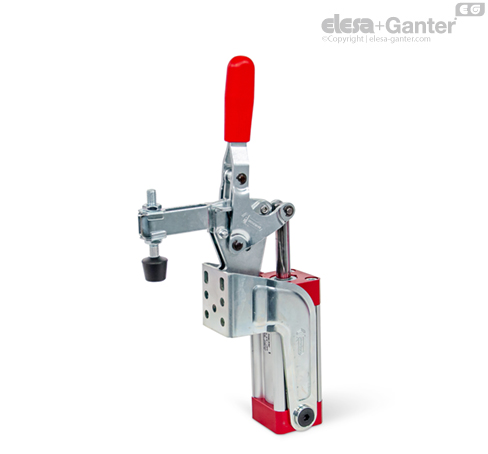

- CPVS: offener Spannarm, mit 2 Flankenscheiben und Andrückschraube GN 708.1
- EPVS: massiver Spannarm mit Halteschelle zum Anschweißen
Kennzeichen
Stahlblech-Teile
Einsatzstahl C 10
verzinkt, blau passiviert
Lagerbuchse
einsatzgehärtet
Lagerbolzen für Zylinder
einsatzgehärtet
doppeltwirkender Zylinder
Höchstdruck 6 bar
alle beweglichen Teile
mit Spezialfett geschmiert
Solide geformter Kunststoffgriff
rot, ölbeständig
Andrückschraube GN 708.1, Form A
- Stahl, verzinkt, blau passiviert
- Gummi-Druckstück 85 Shore A
Information
Schnellspanner GN 862.1 entsprechen im Aufbau dem der Schnellspanner GN 862.
Die Besonderheit der Schnellspanner GN 862.1 liegt darin, dass sie von Hand aber auch mit entsprechender Beschaltung pneumatisch bewegt werden können. So ist es z.B. möglich, mehrere Spanner einzeln von Hand zu schließen, und pneumatisch alle zusammen wieder zu öffnen.
Im Interesse einer langen Lebensdauer von Spannmechanik und Luftzylinder sollte der Betriebsdruck 6 bar nicht überschreiten und eine Druckluft-Wartungseinheit vorgeschaltet sein.
Schnellspanner GN 862.1 sind mit einem im Kolben integrierten Dauermagneten ausgestattet. In Verbindung mit Sensoren GN 3380, ist damit eine Endlagenabfrage möglich, wie sie z. B. von einer Anlagensteuerung benötigt wird.
