Ausführung
Form
- BL: offener Spannarm, mit 2 Flankenscheiben
- BLC: offener Spannarm, mit 2 Flankenscheiben und Andrückschraube GN 708.1
- FL: massiver Spannarm, mit Halteschelle zum Anschweißen
- VL: Spannarm verlängert mit Langloch und 2 Flankenscheiben (Version in Stahl)
- VLC: Spannarm verlängert mit Langloch, 2 Flankenscheiben und Andrückschraube GN 708.1 (Ausführung in Stahl)
Ausführung in Stahl
- Einsatzstahl C 10verzinkt, blau passiviert
- Lagerbuchsen einsatzgehärtet
alle beweglichen Teile
mit Spezialfett geschmiert
Solide geformter Kunststoffgriff
rot, ölbeständig
Andrückschraube GN 708.1, Form A
Stahl, verzinkt, blau passiviert
Gummi-Druckstück 85 Shore A

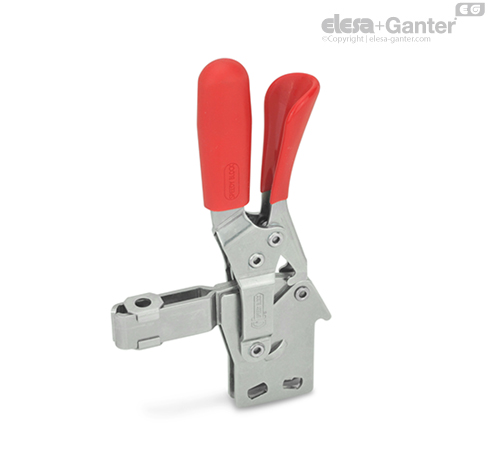

Ausführung in Edelstahl nichtrostend NI
Edelstahl nichtrostend, 1.4301
alle beweglichen Teile
mit Spezialfett geschmiert
Solide geformter Kunststoffgriff
rot, ölbeständig
Andrückschraube GN 708.1, Form A
Edelstahl nichtrostend, 1.4301
Gummi-Druckstück 85 Shore A
Information
Schnellspanner GN 810.4 sind in beiden Endstellungen verriegelt. So wird in der Spannstellung ein unbedachtes oder durch Vibrationen ausgelöstes Öffnen verhindert und in der Offenstellung ein selbsttätiges, z.B. durch einen verlängerten Spannarm, verursachtes Schließen des Schnellspanners verhindert. Zum Öffnen / Schließen wird die Verriegelung per Einhandbedienung aufgehoben.
Die Spannung erfolgt nach dem Kniehebelprinzip, Spannhebel und Spannarm bewegen sich dabei in gleicher Richtung. In Spannstellung befindet sich der Betätigungshebel in vertikaler Position.
Schnellspanner mit offenem Spannarm nehmen in der Form BL über die Flankenscheiben eine anwendungsspezifische Schraube auf, bei der Form BLC ist zusätzlich eine Andrückschraube mit Gummi-Druckstück im Lieferumfang enthalten.
Schnellspanner in der Form FL können auf besondere Anforderungen angepasst werden durch Anschweißen der mitgelieferten Halteschelle oder zusammen mit GN 809 Haltern für Andrückschrauben.
Schnellspanner nehmen in der Form VL über die Flankenscheiben eine anwendungsspezifische Schraube auf, bei der Form VLC ist zusätzlich eine Andrückschraube mit Gummi-Druckstück im Lieferumfang enthalten.
