Ausführung
Form
- NL: offener Spannarm, mit 2 Flankenscheiben
- NLC: offener Spannarm, mit 2 Flankenscheiben und Andrückschraube GN 708.1
- PL: massiver Spannarm mit Halteschelle zum Anschweißen

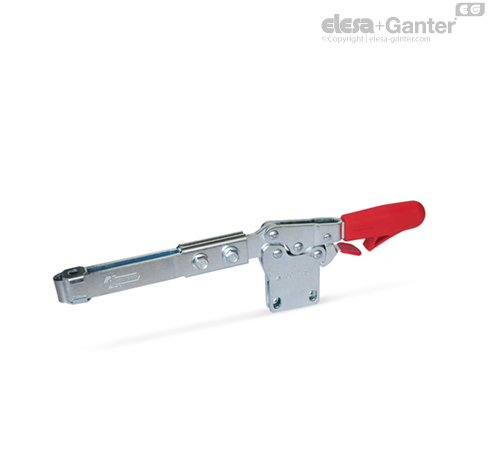

- VL: Spannarm verlängert mit Langloch und 2 Flankenscheiben
- VLC: Spannarm verlängert mit Langloch, 2 Flankenscheiben und Andrückschraube GN 708.1
Ausführung in Stahl
Einsatzstahl C 10
verzinkt, blau passiviert
Lagerbolzen vergütet
Lagerbuchsen (ab Gr. 355) einsatzgehärtet
alle beweglichen Teile
mit Spezialfett geschmiert
Kunststoffgriff
solide geformt, ölbeständig, roter Kunststoff
Andrückschraube GN 708.1, Form A
Stahl, verzinkt
Gummi-Druckstück 85 Shore A
Ausführung in Edelstahl nichtrostend NI
Edelstahl nichtrostend, 1.4301
alle beweglichen Teile
mit Spezialfett geschmiert
Kunststoffgriff
solide geformt, ölbeständig, roter Kunststoff
Andrückschraube GN 708.1, Form A)
Edelstahl nichtrostend, 1.4301
Gummi-Druckstück 85 Shore A
Information
Schnellspanner GN 820.4 sind in der Spannstellung gegen unbedachtes oder durch Vibrationen verursachtes Lösen verriegelt. Zum Lösen wird die Verriegelung per Einhandbedienung aufgehoben.
Die Spannung erfolgt nach dem Kniehebelprinzip, Spannhebel und Spannarm bewegen sich dabei in entgegengesetzer Richtung. Die geringe Bauhöhe in der Spannstellung zeichnet diese Spanner zusätzlich aus.
Die Form NL mit offenem Spannarm nimmt über die Flankenscheiben eine anwendungsspezifische Schraube auf, bei der Form NLC ist zusätzlich eine Andrückschraube mit Gummi-Druckstück im Lieferumfang enthalten.
Schnellspanner in Form PL können auf besondere Anforderungen angepasst werden durch Anschweißen der mitgelieferten Halteschelle oder zusammen mit GN 809 Haltern für Andrückschrauben.
Schnellspanner nehmen in der Form VL über die Flankenscheiben eine anwendungsspezifische Schraube auf, bei der Form VLC ist zusätzlich eine Andrückschraube mit Gummi-Druckstück im Lieferumfang enthalten.
