Ausführung
Form
Ausführung in Stahl ST
verzinkt, blau passiviert
Ausführung in Edelstahl nichtrostend NI
1.4301
Information

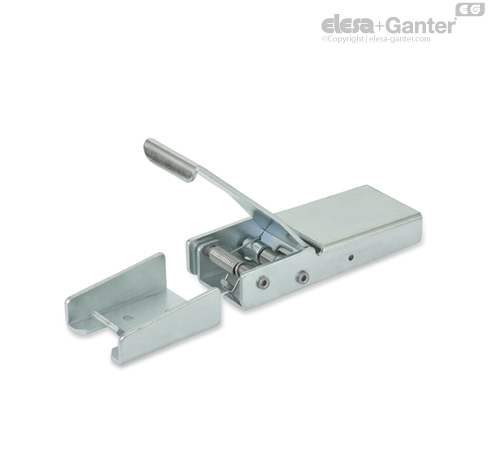

Spannverschlüsse GN 8330 zeichnen sich sowohl durch ihre Funktionalität, als auch das Design aus. Der integrierte Federmechanismus hält Verschlusshebel und Spannhaken in geöffneter Stellung fest und ermöglicht eine mühelose Bedienung.
Über die Elastizität der Blechteile wird nach Überschreitung des Totpunktes der Verschluss vorgespannt. Erforderlich hierzu ist in Spannstellung der Bohrungsabstand m2.
Durch den Hubweg w des Spannhakens können die zu verbindenden Teile beim Spannen zusammengezogen werden.
Mit dem sog. Federstecker kann der Spannverschluss gegen unbedachtes Öffnen gesichert werden. Der Federstecker wird dazu in die Bohrung d2 gesteckt. Auch eine Verplombung ist über d2 möglich.
Die in der Tabelle angegebene Haltekraft ist ein Richtwert für die mögliche statische Zugbeanspruchung des Spannverschlusses. Je nach Einsatzbedingung, z.B. durch Vibrationen oder schlagende Beanspruchung, kann die Haltekraft beeinträchtigt sein.
Um eine einwandfreie Funktion zu gewährleisten, sind Schrauben mit niedrigem Kopf zu verwenden. Das Bohrbild erlaubt auch die Montage mit Blindnieten.
Funktionsbeschreibung

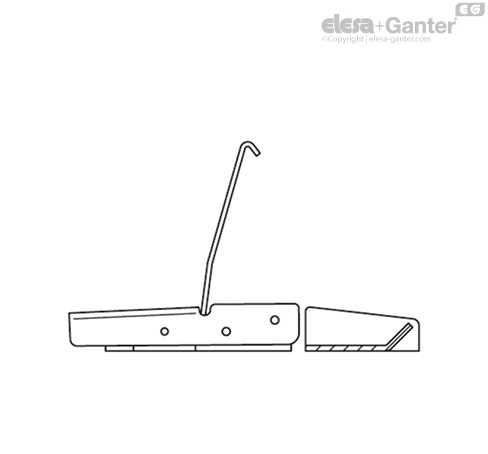

Unbetätigt, d.h. nicht in Spannstellung, befinden sich Verschlusshebel und Spannhaken, durch zwei Torsionsfedern gehalten, in der dargestellten Position.

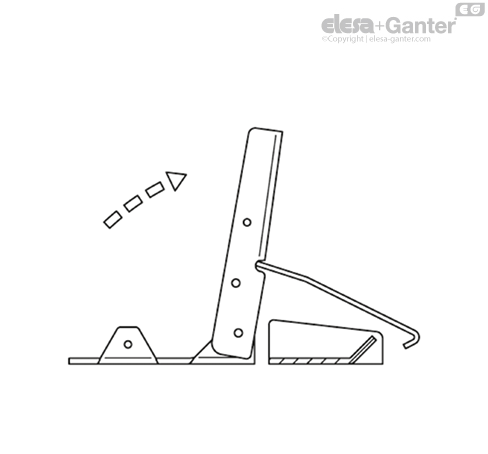

Durch Anheben des Verschlusshebels wird der Spannhaken in die Ebene des Gegenhakens geschwenkt.

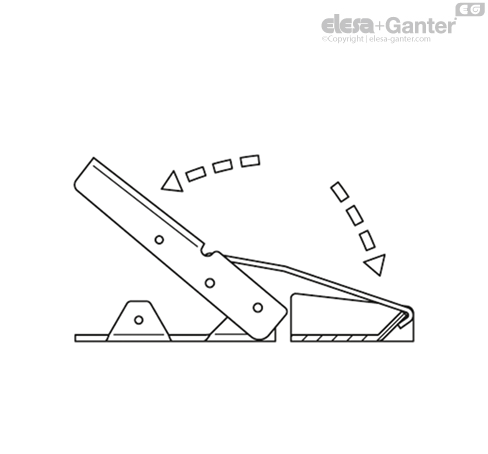

Zum Spannen wird der Spannhaken auf den Gegenhaken gedrückt und gleichzeitig der Verschlusshebel in die Ausgangsstellung d.h. in die Halteposition gedreht.

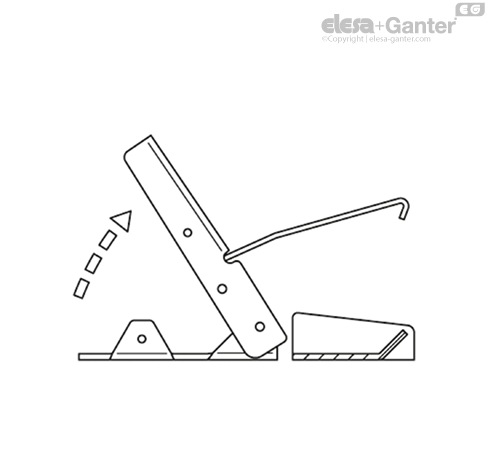

Zum Lösen genügt das Anheben des Verschlusshebels.
