Ausführung
Form
- T5: ohne Zuganker, ohne Gegenhalter
- TG: mit Zuganker, mit Gegenhalter, Zuganker mit Öse
- TT: mit Zuganker, mit Gegenhalter, Zuganker mit T-Stück
- TU: mit Zuganker, mit Gegenhalter, Zuganker mit Haken
Ausführung in Stahl
Stahlblech-Teile
Einsatzstahl C10
brüniert
Zuganker
Stahl St 32
brüniert
alle beweglichen Teile
mit Spezialfett geschmiert
Solide geformter Kunststoffgriff
rot, ölbeständig

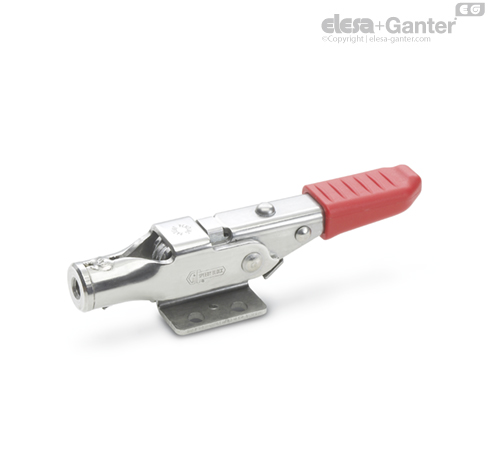

Ausführung in Edelstahl nichtrostend NI
Stahlblech-Teile
Edelstahl nichtrostend, 1.4301
Zuganker
Edelstahl nichtrostend, 1.4301
alle beweglichen Teile
mit Spezialfett geschmiert
Solide geformter Kunststoffgriff
rot, ölbeständig
Information
Die Verschluss-Spanner GN 853 sind mit einer Verriegelungsmechanik versehen, die ein unbedachtes oder durch Vibrationen ausgelöstes Öffnen des Spanners ausschließt.
Ein weiterer Vorteil ist die Möglichkeit der Einhandbedienung.

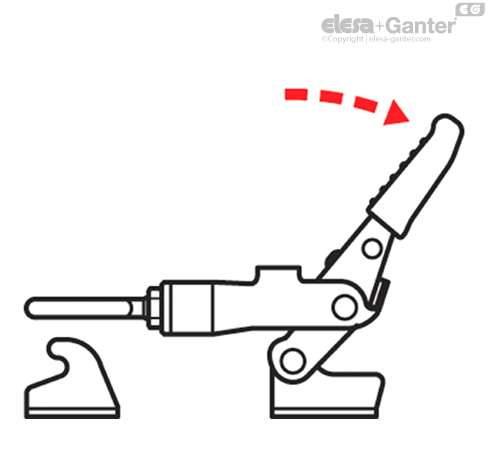

Funktionsbeschreibung (für Einhandbedienung )
Drücken Sie die Freigabetaste für Freigabe.
Hebelarm anheben, bis der Zuganker im Gegenhalter außer Eingriff ist.
Zurückziehen des Spannarms des Zuganker und lassen Sie die Verriegelungshalterung (Einhandbedienung ) heben.

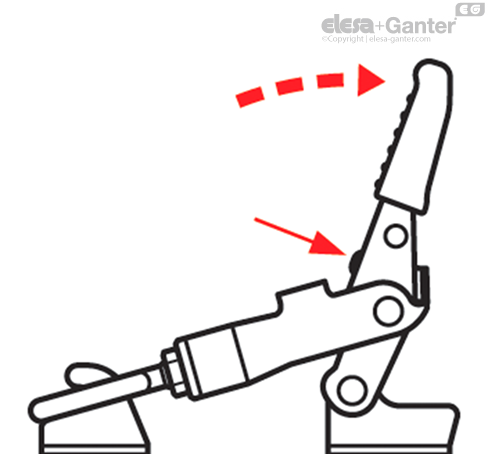

Zum Spannen den Hebelarm anheben, bis der Zuganker am Gegenhalter aufliegt.
Der Zuganker kommt am Gegenhalter in Eingriff, wenn zum Spannvorgang der Entriegelungsknopf gedrückt wird.
Beim Spannen in der Endstellung erfolgt die Verriegelung automatisch durch Federkraft.
