Ausführung
Druckstück
Kunststoff , Polyacetal (POM)
- Einsatztemperatur bis 80 °C
Druckstück
Festigkeitsklasse 5.8
brüniert
Druckstück
Edelstahl 1.4305
- O-Ring Fluor-Kautschuk (FPM)
- Einsatztemperatur bis 200 °C
Druckstück
Edelstahl 1.4305 NV
Information

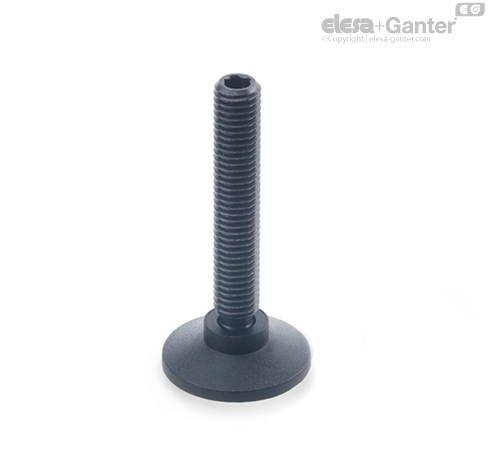

Gelenkstücke GN 638 werden zum Aufstellen und Nivellieren von Geräten und Vorrichtungen oder zum Andrücken und Spannen verwendet.
Das Druckstück aus Kunststoff verhindert Beschädigungen an empfindlichen Oberflächen. Die Edelstahlausführungen NI und NV können durch die verwendeten Werkstoffe auch in aggressiveren Umgebungen eingesetzt werden.
Der Kugelzapfen bildet in Kombination mit dem Druckstück ein Kugelgelenk, welches sich an unebene oder nicht rechtwinklig zur Schraubenachse liegende Auflageflächen anpasst. Zudem wird verhindert, dass sich die Drehbewegung beim Spannen auf die Spannfläche überträgt.
Die Gelenkstücke werden demontiert geliefert. Der Kugelzapfen der Verstellspindel lässt sich einfach in das Druckstück eindrücken und bei Bedarf wieder demontieren. Der Kugeldurchmesser d3 ist kleiner als der Kerndurchmesser des Gewindes, sodass sich die Verstellspindel kugelseitig einschrauben lässt.
Die angegebene statische Belastbarkeit dient als Richtwert, je nach Einsatzfall muss zusätzlich ein entsprechender Sicherheitsfaktor berücksichtigt werden.
