Ausführung
Verbindung
Es wird aus zwei Teilen gemacht aus Kunststoff Thermoplast (Polymid PA), schwarzgrau, matt
Verstärkung
Stahl, verzinkt oder Edelstahl (STC-SST)
Farbe
Grau-Schwarz, matt
Standardausführungen
- 1A-2W: eindimensionaler Zwei-Wege-Verbinder
- 2A-2W: zweidimensionaler Zwei-Wege-Verbinder
- 2A-3W: zweidimensionaler Drei-Wege-Verbinder
- 2A-4W: zweidimensionaler Vier-Wege-Verbinder
- 3A-3W: dreidimensionaler Drei-Wege-Verbinder

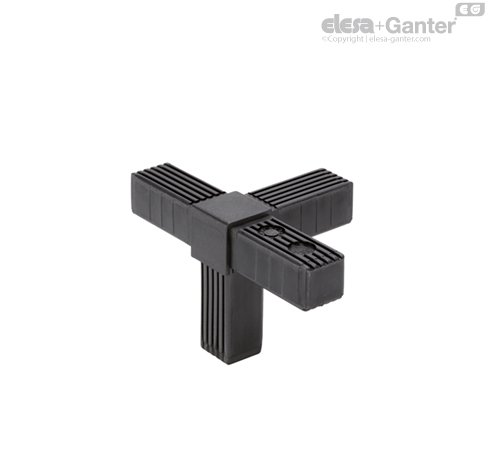

- 3A-4W: dreidimensionaler Vier-Wege-Verbinder
- 3A-5W: dreidimensionaler Fünf-Wege-Verbinder
- 3A-6W: dreidimensionaler Sechs-Wege-Verbinder
Verstärkungsmaterial:
- R: Verstärkungsmaterial: Stahl, verzinkt
- R-M10: Verstärkungsmaterial: Stahl, verzinkt mit Gewindebohrung
- R-SST: Verstärkungsmaterial: Edelstahl rostfrei
Hinweis
Funktionen und Anwendungen
Die Steckverbinder dienen dazu Strukturen aus Vierkant-Profilen herzustellen. Der Aufbau und die Anordnung können einfach mit der Auswahl der Steckverbinder festgelegt werden und benötigen keine weiteren Schrauben oder andere Befestigungselemente.

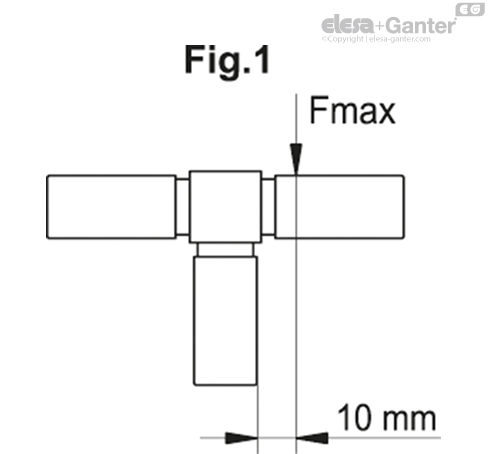

Die maximale Belastung für jeden Arm des Verbinders mit Stahl- bzw. Edelstahl-Verstärkung (SCT-R und STC-R-SST) können. Sie wie in Bild 1 gezeigt aus der Tabelle herauslesen. Beim überschreiten der höchstzulässigen Belastung kann es zum Bruch des Steckverbinders kommen. Deswegen sollte je nach Sicherheitsniveau der Anwendung ein Sicherheitsfaktor berücksichtigt werden.
