Ausführung
Form (Fußteller)
- C3: poliert, Gummi aufvulkanisiert, schwarz
Spindelvariante
- S: ohne Mutter, Außensechskant unten
- SK: mit Mutter, Außensechskant unten
- T: ohne Mutter, Schlüsselfläche unten
- TK: mit Mutter, Schlüsselfläche unten
- V : ohne Mutter, Außensechskant oben und Schlüsselfläche unten
- VK: mit Mutter, Außensechskant oben und Schlüsselfläche unten

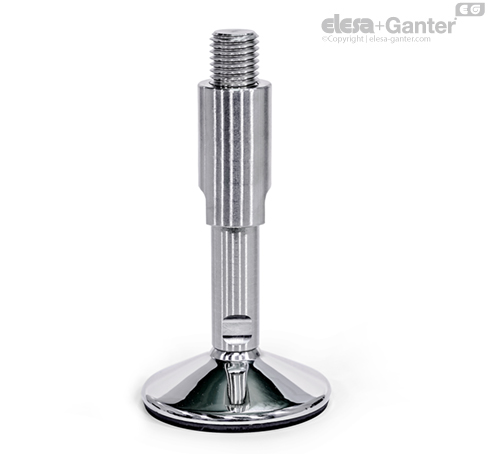

- W: mit Verstellhülse, abgedecktes Gewinde und Schlüsselfläche unten
Fußteller
Edelstahl 1.4301 (A2)
Verstellspindel
Edelstahl 1.4305 (A1)
Sechskantmutter ISO 4032
Edelstahl 1.4301 (A2)
Gummiauflage
Acrylnitril-Butadien-Kautschuk (NBR)
Information
Stellfüße GN 17 sind für den Einsatz in aggressiven Umgebungen geeignet.
Die Ablaufschräge und die hohe Oberflächengüte des Fußtellers erleichtern die Reinigung und wirkt möglichen Ablagerungen entgegen. Die FDA-konforme und aufvulkanisierte Gummiauflage dichtet den Teller zur Aufstellfläche ab und macht den Einsatz der Füße z. B. im Lebensmittelbereich oder in der pharmazeutischen Industrie möglich.
Die Gelenkfüße werden montiert geliefert und sind nicht demontierbar.
Belastbarkeit von Stellfüßen
| d1 | d2 | Statische Belastbarkeit Fs in kN | - | - | - |
| - | - | Spindelvariante | - | - | - |
| - | - | S / SK | T / TK | V / VK | W |
| 60 | M 8 | 8 | - | - | - |
| 60 | M 10 | 8 | - | - | - |
| 60 | M 12 | 14 | - | - | - |
| 60 | M 16 | - | 14 | 14 | 14 |
| 80 | M 8 | 8 | - | - | - |
| 80 | M 10 | 8 | - | - | - |
| 80 | M 12 | 14 | - | - | - |
| 80 | M 16 | - | 14 | 14 | 14 |
| 80 | M 20 | - | 32 | 32 | 32 |
| 80 | M 24 | - | 36 | 36 | 36 |
| 100 | M 8 | 8 | - | - | - |
| 100 | M 10 | 8 | - | - | - |
| 100 | M 12 | 16 | - | - | - |
| 100 | M 16 | - | 24 | 24 | 24 |
| 100 | M 20 | - | 26 | 26 | 26 |
| 100 | M 24 | - | 28 | 28 | 28 |
| 120 | M 20 | - | 26 | - | - |
| 120 | M 24 | - | 26 | - | - |
| 120 | M 30 | - | 26 | - | - |
Die in der Tabelle angegebene Belastbarkeit beruht auf Versuchsreihen, bei der eine Last senkrecht zum Fußteller aufgebracht wurde. Bei diesen Werten kann es nach der Entlastung bereits zu geringfügigen, bleibenden Verformungen des Blechtellers kommen.
Die in der Praxis häufig auftretenden Biege- und Knickbeanspruchungen führen zu einer Minderung der Belastbarkeit der Verstellspindel und sind gegebenenfalls zu berücksichtigen.
Im Übrigen wird eine Spindelfestigkeit ≥ 500 N/mm2 zugrunde gelegt.
Die Angaben über die Belastbarkeit sind unverbindliche Richtwerte unter Ausschluss jeglicher Haftung. Sie stellen generell keine Beschaffenheitszusage dar.
Ob ein Produkt für den jeweiligen Einsatzfall geeignet ist, muss in jedem Einzelfall vom Anwender ermittelt werden. Umgebungseinflüsse können die angegebenen Werte beeinträchtigen.
