Ausführung
Form (Fußteller)
A1: Stahl, verzinkt, Gummi eingelegt, schwarz
A5: Stahl, kunstoffbeschichtet schwarz, Gummi einglegt, schwarz
Ausführung
- S: ohne Mutter, Außensechskant unten
- SK: mit Mutter, Außensechskant unten
- U: ohne Mutter, Innensechskant oben und Schlüsselfläche unten
- UK: mit Mutter, Innensechskant oben und Schlüsselfläche unten

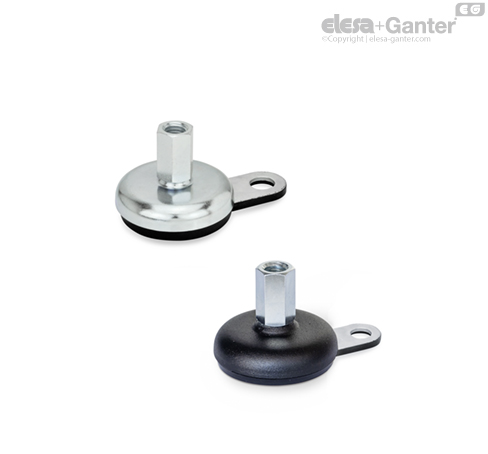

- X: Außensechskant mit Innengewinde
Fußteller, Stahlblech
Stahl, verzinkt, blau passiviert
Stahl, kunststoffbeschichtet
schwarz, RAL 9005
Lasche, Stahlblech
Stahl, verzinkt, blau passiviert
Gewindespindel
Stahl, verzinkt, blau passiviert
Sechskantmutter ISO 4032
Stahl, verzinkt, blau passiviert
Gummiauflage eingelegt
schwarz, NBR (Perbunan®)
80±5 Shore A
Information
Stellfüße GN 32 werden montiert geliefert; sie sind nicht demontierbar.
Belastbarkeit von Stellfüßen
Information
Die in der Tabelle angegebene Belastbarkeit beruht auf Versuchsreihen, bei der eine Last senkrecht zum Fußteller aufgebracht wurde. Bei diesen Werten kann es nach der Entlastung bereits zu geringfügigen, bleibenden Verformungen des Blechtellers kommen.
Die in der Praxis häufig auftretenden Biege- und Knickbeanspruchungen führen zu einer Minderung der Belastbarkeit der Verstellspindel und sind gegebenenfalls zu berücksichtigen.
Im übrigen wird eine Spindelfestigkeit ≥ 500 N/mm2 zugrunde gelegt.
Die Angaben über die Belastbarkeit sind unverbindliche Richtwerte unter Ausschluss jeglicher Haftung. Sie stellen generell keine Beschaffenheitszusage dar.
Ob ein Produkt für den jeweiligen Einsatzfall geeignet ist, muss in jedem Einzelfall vom Anwender ermittelt werden. Umgebungseinflüsse können die angegebenen Werte beeinflussen.
| d1 | d2 | Statische Last in kN | - | - |
| - | - | Spindelvarianten | - | - |
| - | - | S / SK | U / UK | X |
| - | - | Gummi schwarz | Gummi schwarz | Gummi schwarz |
| 50 | M 8 | 8 | - | 8 |
| 50 | M 10 | 10 | - | 13 |
| 50 | M 12 | 12 | - | 16 |
| 50 | M 16 | - | 16 | 16 |
| 60 | M 8 | 8 | - | 8 |
| 60 | M 10 | 10 | - | 13 |
| 60 | M 12 | 12 | - | 16 |
| 60 | M 16 | - | 16 | 16 |
| 80 | M 8 | 8 | - | 8 |
| 80 | M 10 | 10 | - | 12 |
| 80 | M 12 | 12 | - | 12 |
| 80 | M 16 | - | 12 | 12 |
| 80 | M 20 | - | 12 | 12 |
| 80 | M 24 | - | 12 | - |
| 100 | M 8 | 8 | - | 8 |
| 100 | M 10 | 10 | - | 11 |
| 100 | M 12 | 11 | - | 11 |
| 100 | M 16 | - | 11 | 11 |
| 100 | M 20 | - | 11 | 11 |
| 100 | M 24 | - | 11 | - |
| 120 | M 20 | - | 20 | 20 |
| 120 | M 24 | - | 20 | - |
| 120 | M 30 | - | 20 | - |
