Ausführung
Form
- SG: Betätigung mit Sterngriff
- DK: Betätigung mit Dreikant (DK7)
- VK7: Betätigung mit Vierkant SW7
- VK8: Betätigung mit Vierkant SW8
- VDE: Betätigung mit Doppelbart
Ausführung in Stahl
Verschlussgehäuse / Bedienungsbolzen
Zink-Druckguss, verchromt
Türriegel
Stahlblech verzinkt, blau passiviert
Distanzhülse
Aluminium
Sterngriffe VCT.
Kunststoff (Polypropylen PP)
schwarz, matt
Ausführung in Edelstahl
Edelstahl 1.4305 NI
Türriegel 1.4301

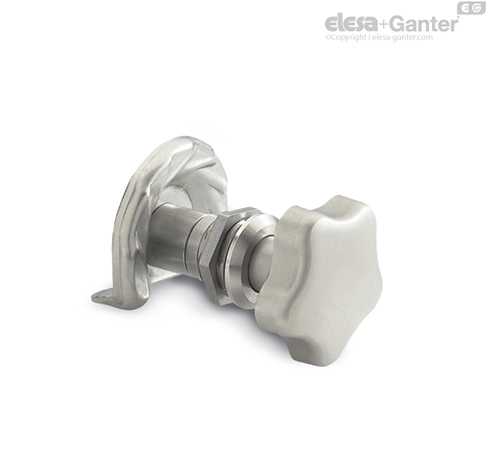

Edelstahl-Sterngriff GN 5334
nichtrostend, 1.4301
Schutzart IP 65
Information
Edelstahl-Türverriegelungen GN 119 haben einen Anzugsbereich von 10 mm. Das Verriegeln erfolgt durch Rechtsdrehung (Uhrzeigersinn).
Der Bedienungsbolzen der Edelstahl Variante ist mit einem O-Ring versehen.
Konstruktions- und Montagehinweise
Durch Drehen der Verriegelung im Uhrzeigersinn greift der stufenförmig ausgebildete Türriegel hinter die Zarge und zieht die Tür zu.
Durch den großen Anzugsbereich von (10 mm) lassen sich auch Türen mit Dichtungen problemlos verriegeln. Bei Auswahl des Klemmbereiches A ist die Dichtung eventuell zu berücksichtigen.

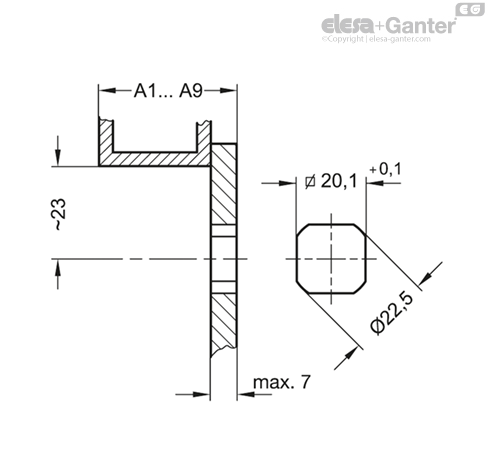

Zur Montage wird die Tür mit einer Bohrung gemäß nebenstehender Skizze versehen, angebracht im Abstand von 23 mm von der Zarge.
Das Verschlussgehäuse mit dem bereits montierten Bedienungsbolzen wird von der Vorderseite her durchgesteckt und mit der Sechskantmutter festgeschraubt. Danach wird auf der Rückseite die Distanzhülse und der Türriegel aufgesteckt und mit der Sechskantschraube befestigt.
Die Montagebohrung im Türblatt wird in der Serienfertigung üblicherweise durch Stanzen oder Lasern erzeugt.
Für Kleinserien und Stahlblech bis 2 mm Dicke bietet sich der Blechlocher GN 123 das Werkzeug der Wahl.

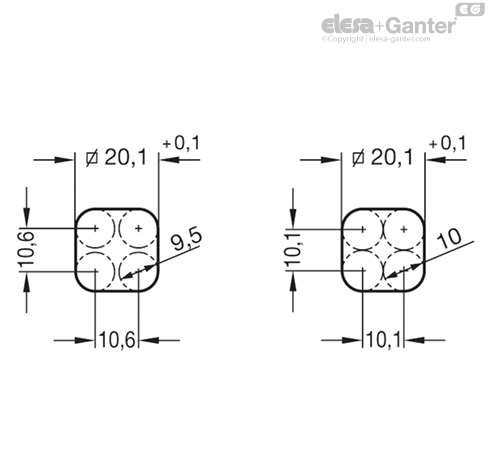

Desweiteren kann die Montagebohrung durch Bohren / Fräsen gemäß den Skizzen realisiert werden.
