Ausführung
Knopf
Glasfaserverstärkter Kunststoff Thermoplast (Polyamid PA); Innenteil Zinkdruckguss mit Verzahnung, schwarz, matt
Abdeckkappe
Thermoplast, schwarz. Auf Anfrage und bei entsprechender Stückzahl auch in gelb RAL 1021 oder in anderen Farben, mit kundenspezifischen Symbolen oder Kennzeichnungen lieferbar.
Standardausführungen
Das Klemmelement hat eine Verzahnung für die Verbindung mit dem Zinkdruckguß Innenteil, eingeformt im Sterngriff.
- VCTS-Z: Stahl brüniert mit Gewinde-Sackloch, Schraubeneinsatz Stahl brüniert, Feder Edelstahl 1.4319
- VCTS-Z-SST: Edelstahl 1.4305 mit Gewinde-Sackloch, Schraubeneinsatz Edelstahl 1.4305, Feder Edelstahl 1.4319

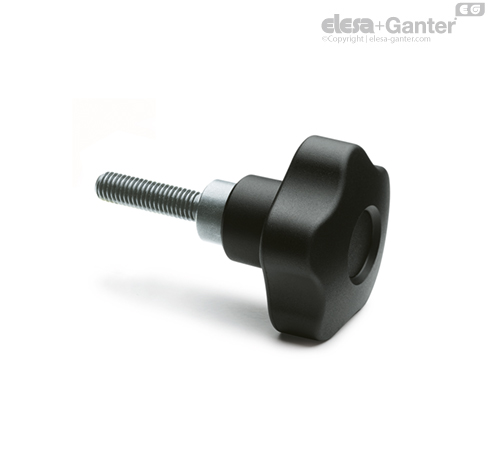

- VCTS-Z-p: Stahl brüniert mit Gewindestift, Schraubeneinsatz Stahl brüniert, Feder Edelstahl 1.4319
- VCTS-Z-SST-p: Edelstahl 1.4305 mit Gewindestift, Schraubeneinsatz Edelstahl 1.4305, Feder Edelstahl 1.4319
Hinweis
Funktionen und Anwendungen
Sicherheits-Sterngriffe eignen sich besonders in Anwendungsfällen, in welchen ein versehentliches, unbedachtes Lösen oder Verstellen zu Unfällen führen kann.
Anleitung
Anleitung
Unbetätigt ist der Sterngriff nicht mit dem Klemmelement verbunden, d.h. der Sterngriff lässt sich leichtgängig drehen. Erst durch axiales Drücken des Sterngriffes rasten die beiden Kerbverzahnungen ein, so dass gelöst oder gespannt werden kann.
Nach dem „Loslassen“ wird die Verbindung durch Federkraft wieder gelöst.
